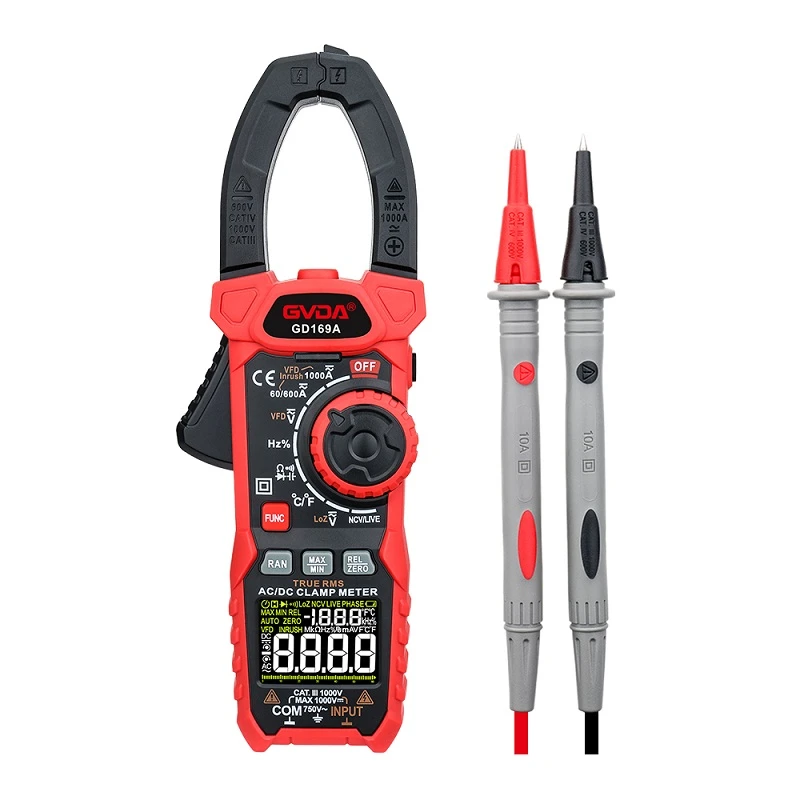

Método de operação de um amperímetro com braçadeira de vazamento:
O alicate amperímetro de corrente de fuga consiste principalmente em conversão de impedância, conversão de faixa, conversão AC / DC, amplificação e dispositivos indicadores. Alguns também possuem proteção contra sobrecorrente, circuitos de alarme sonoro e luminoso e dispositivos de regulação de tensão de teste, e seus dispositivos indicadores são divididos em tipos analógicos e digitais. De acordo com os padrões UL nos Estados Unidos, a corrente de fuga refere-se à corrente que pode ser conduzida a partir das partes acessíveis dos eletrodomésticos, incluindo a corrente de acoplamento capacitivo. A corrente de fuga consiste em duas partes, uma é a corrente de condução I1 através da resistência de isolamento e a outra é a corrente de deslocamento I2 através do capacitor distribuído. A impedância de capacitância deste último é XC=1/2pfc, que é inversamente proporcional à frequência de potência. A corrente distribuída do capacitor aumenta com o aumento da frequência, então a corrente de fuga aumenta com o aumento da frequência da energia. Por exemplo, ao usar uma fonte de alimentação tiristorizada, seus componentes harmônicos aumentam a corrente de fuga.
1. Conecte a energia, ligue o botão liga / desliga e a luz indicadora de energia acenderá;
2. Selecione a faixa de potência e pressione o botão de corrente desejado;
3. Selecione o valor do alarme de corrente de fuga;
4. Escolha um horário de teste;
5. Conecte o objeto medido à extremidade de medição, ligue o instrumento, aumente a tensão de teste para 1,06 vezes (ou 1,1 vezes) a tensão nominal de trabalho do objeto medido, troque a chave de conversão de fase, leia as leituras secundárias separadamente e selecione o valor da corrente de fuga com o valor maior. Quando a chave K está conectada à linha neutra, o testador amostra a corrente de fuga entre a linha neutra e o invólucro; Quando K é conectado à linha de fase, a corrente de fuga entre a linha de fase e o invólucro é testada.
6. Deve-se observar que quando K está conectado à linha neutra ou K está conectado à linha de fase, a corrente de fuga pode não ser a mesma. Isto ocorre porque a localização dos pontos fracos de isolamento em eletrodomésticos é aleatória. Portanto, o teste de corrente de fuga deve ser realizado convertendo a polaridade de K e tomando o valor maior como o valor da corrente de fuga do aparelho de aquecimento elétrico testado.
