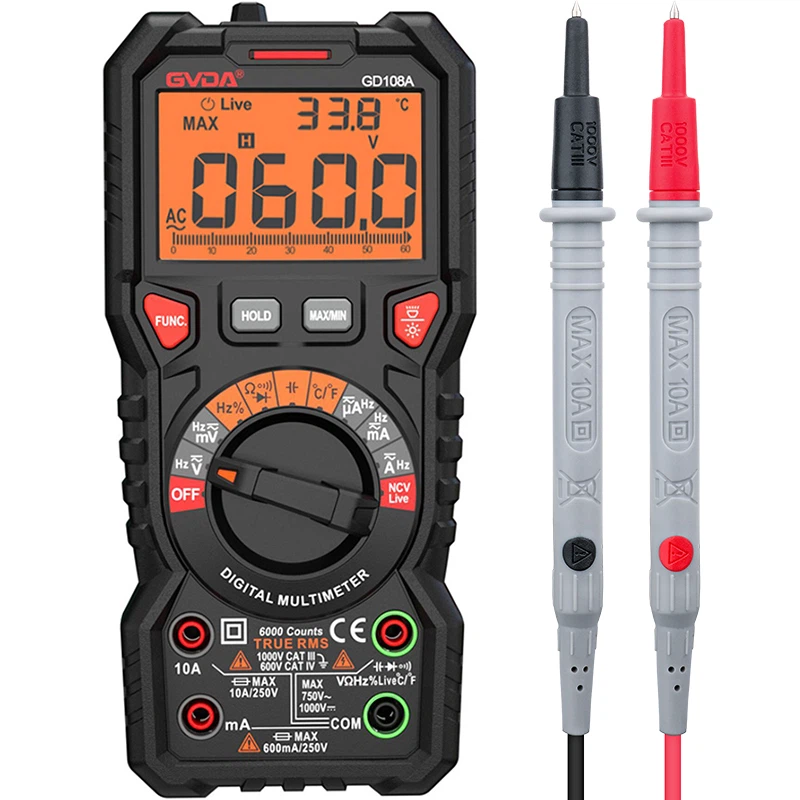

Multímetro para medir a qualidade dos capacitores de chip
1. Ajuste também o multímetro para a engrenagem ohm apropriada. O princípio da seleção de marcha é: capacitores de 1μF usam marchas de 20K, capacitores 1-100μF usam marchas de 2K, maiores que 100, μF usam marchas de 200.
2. Para julgar a polaridade, primeiro defina o multímetro para 100 ou 1K ohms. Supondo que um pólo seja positivo, conecte o fio preto a ele, o fio vermelho ao outro pólo, registre o valor da resistência e, em seguida, descarregue o capacitor. Ou seja, deixe os dois pólos entrarem em contato e, em seguida, troque a ponta de prova para medir a resistência. A ponta de prova preta com uma grande resistência é conectada ao pólo positivo do capacitor.
3. Em seguida, conecte a caneta vermelha do multímetro ao pólo positivo do capacitor e a caneta preta ao pólo negativo do capacitor. Se a exibição aumentar lentamente de 0 e, finalmente, o símbolo de estouro 1 for exibido, o capacitor está normal. Se for sempre exibido como 0, o capacitor está em curto-circuito interno. Se 1 for exibido, o capacitor está desconectado internamente.
Como julgar a qualidade dos capacitores de chip com um multímetro digital?
Detecção de Capacitores Fixos
1. Detecte pequenos capacitores abaixo de 10pF
Como a capacidade do capacitor fixo abaixo de 10pF é muito pequena, a medição com um multímetro só pode verificar qualitativamente se há vazamento, curto-circuito interno ou quebra. Ao medir, você pode usar o bloco multímetro R × 10k e usar duas canetas de teste para conectar os dois pinos do capacitor à vontade, e o valor da resistência deve ser infinito. Se a resistência medida (o ponteiro oscilar para a direita) for zero, significa que o capacitor está danificado por vazamento ou falha interna.
2. Detecte se o capacitor fixo de 10PF~0,01μF está carregado e, em seguida, julgue se está bom ou ruim. O multímetro seleciona o bloco R×1k. O valor dos dois triodos está acima de 100 e a corrente de penetração deve ser pequena. 3DG6 e outros triodos de silício podem ser selecionados para formar um tubo composto. As pontas de prova vermelha e preta do multímetro são conectadas respectivamente ao emissor e e ao coletor c do tubo composto. Devido ao efeito amplificador do triodo composto, o processo de carga e descarga do capacitor em teste é amplificado, de modo que o pêndulo do ponteiro do multímetro é aumentado, o que é conveniente para observação. Deve-se notar que durante a operação de teste, especialmente ao medir capacitores de pequena capacidade, é necessário trocar repetidamente os pinos do capacitor em teste para os pontos de contato A e B, para ver claramente o balanço do ponteiro do multímetro.
3. Para capacitores fixos acima de 00,01μF, o bloco R×10k do multímetro pode ser usado para testar diretamente se o capacitor tem um processo de carregamento e se há um curto-circuito interno ou vazamento, e a capacidade de o capacitor pode ser estimado de acordo com a amplitude do ponteiro balançando para a direita.
Detecção de capacitores eletrolíticos
1. Como a capacidade dos capacitores eletrolíticos é muito maior do que a dos capacitores fixos gerais, ao medir, as faixas apropriadas devem ser selecionadas para diferentes capacidades. De acordo com a experiência, em geral, a capacitância entre 1 e 47μF pode ser medida no bloco R×1k, e a capacitância maior que 47μF pode ser medida no bloco R×100.
2. Conecte a ponta de prova vermelha do multímetro ao eletrodo negativo e a ponta de prova preta ao eletrodo positivo. No momento do primeiro contato, o ponteiro do multímetro irá desviar para a direita em um grande grau (para o mesmo bloco elétrico, quanto maior a capacidade, maior o balanço), e então gradativamente para a esquerda Gire até parar em um determinado posição. O valor da resistência neste momento é a resistência de vazamento direto do capacitor eletrolítico, que é ligeiramente maior que a resistência de vazamento reverso. A experiência de uso real mostra que a resistência de vazamento de capacitores eletrolíticos geralmente deve estar acima de várias centenas de kΩ, caso contrário, não funcionará corretamente. No teste, se não houver fenômeno de carregamento nos sentidos direto e reverso, ou seja, a agulha não se move, significa que a capacidade desapareceu ou o circuito interno está quebrado; Não pode mais ser usado.
3. Para capacitores eletrolíticos cujos sinais positivos e negativos são desconhecidos, o método acima de medição de resistência de vazamento pode ser usado para determiná-los. Ou seja, primeiro meça a resistência de vazamento arbitrariamente, lembre-se de seu tamanho e, em seguida, troque as pontas de prova para medir um valor de resistência. Aquele com maior valor de resistência nas duas medições é o método de conexão direta, ou seja, a ponta de prova preta é conectada ao eletrodo positivo e a ponta de prova vermelha é conectada ao eletrodo negativo. D? Use um multímetro para bloquear a eletricidade e use o método de carregamento direto e reverso no capacitor eletrolítico. De acordo com a magnitude do ponteiro balançando para a direita, a capacidade do capacitor eletrolítico pode ser estimada.
Detecção de Capacitores Variáveis
1. Gire suavemente o eixo com a mão, ele deve estar bem liso e não deve estar solto e apertado ou mesmo preso. Quando o eixo do transportador é empurrado para frente, para trás, para cima, para baixo, para a esquerda, para a direita, etc., o eixo rotativo não deve ficar solto.
2. Gire o eixo com uma mão e toque a borda externa do grupo de filme em movimento com a outra mão. Você não deve sentir nenhuma frouxidão. Um capacitor variável com mau contato entre o eixo rotativo e a placa móvel não pode mais ser usado.
3. Coloque o multímetro no bloco R×10k, conecte as duas canetas de teste à peça móvel do capacitor variável e ao terminal da peça fixa com uma mão e gire lentamente o eixo com a outra mão. Deve ser estacionário no infinito. No processo de rotação do eixo rotativo, se o ponteiro às vezes apontar para zero, significa que há um ponto de curto-circuito entre a peça móvel e a peça fixa; se um certo ângulo for encontrado, a leitura do multímetro não é infinita, mas um certo valor de resistência, indicando que o capacitor variável está se movendo. Há um fenômeno de vazamento entre a placa e o estator.
Como medir a qualidade dos capacitores de chip?
Como medir a qualidade dos capacitores de chip? Os capacitores SMD são usados nas principais indústrias eletrônicas. Devido ao seu pequeno tamanho e aparência, não os confunda ao medir um grande número de capacitores SMD, para evitar manutenção secundária. Os métodos bons e ruins de medir capacitores de chip são os seguintes:
1: Função do capacitor e método de representação.
O capacitor tem dois pólos de metal com um meio isolante entre eles. As características dos capacitores são principalmente para bloquear DC e AC, então eles são usados principalmente para acoplamento entre estágios, filtragem, desacoplamento, desvio e ajuste de sinal. Os capacitores são representados por "C" mais um número no circuito, como C8, que representa o capacitor de número 8 no circuito.
2: Classificação dos condensadores.
Os capacitores são divididos em: capacitores dielétricos de gás, capacitores dielétricos líquidos, capacitores dielétricos sólidos inorgânicos, capacitores dielétricos sólidos orgânicos e capacitores eletrolíticos de acordo com diferentes meios. De acordo com a polaridade, é dividido em capacitores polares e capacitores apolares. De acordo com a estrutura, pode ser dividido em: capacitor fixo, capacitor variável, capacitor de ajuste fino.
3: Unidade de capacidade do capacitor e tensão suportável.
A unidade básica de capacitância é F (lei), e outras unidades são: milifarad (mF), microfarad (uF), nanofarad (nF) e picofarad (pF). Como a capacidade da unidade F é muito grande, geralmente vemos as unidades de μF, nF e pF. Relação de conversão: 1F=1000000μF, 1μF=1000nF=1000000pF.
Cada capacitor tem seu valor de tensão suportável, expresso em V. Geralmente, o valor nominal de tensão suportável de capacitores sem eletrodo é relativamente alto: 63V, 100V, 160V, 250V, 400V, 600V, 1000V, etc. baixo. Geralmente, os valores nominais de tensão suportável são: 4V, 6,3V, 10V, 16V, 25V, 35V, 50V, 63V, 80V, 100V, 220V, 400V, etc.
4: A capacidade do capacitor.
A capacidade do capacitor indica a quantidade de energia elétrica que pode ser armazenada. O efeito de bloqueio do capacitor no sinal CA é chamado de reatância capacitiva, que está relacionada à frequência e à capacitância do sinal CA. A reatância capacitiva XC=1/2πfc (f representa a frequência do sinal CA e C representa a capacitância).
5: Distinguir e medir os eletrodos positivos e negativos do capacitor.
O bloco preto com a marca no capacitor é o eletrodo negativo. Existem dois semicírculos na posição do capacitor no PCB, e o pino correspondente ao semicírculo colorido é o pólo negativo. Também é útil usar o comprimento dos pinos para distinguir as pernas longas positivas e negativas como positivas e as pernas curtas como negativas.
Quando não conhecemos os pólos positivo e negativo do capacitor, podemos medi-lo com um multímetro. O meio entre os dois polos do capacitor não é um isolante absoluto, e sua resistência não é infinita, mas um valor finito, geralmente acima de 1000 megaohms. A resistência entre os dois pólos de um capacitor é chamada de resistência de isolamento ou resistência de vazamento. A corrente de fuga do capacitor eletrolítico é pequena (grande resistência a vazamentos) somente quando o terminal positivo do capacitor eletrolítico está conectado à fonte de alimentação positiva (caneta de teste preta quando o bloco elétrico é usado) e o terminal negativo está conectado ao terminal negativo da fonte de alimentação (a caneta de teste vermelha quando a energia é bloqueada). Pelo contrário, a corrente de fuga do capacitor eletrolítico aumenta (a resistência de fuga diminui).
Se você não sabe, você pode primeiro assumir que um determinado pólo é o pólo "mais", o multímetro seleciona o bloco R*100 ou R*1K e, em seguida, conecte o pólo "mais" assumido ao cabo de teste preto do multímetro, e o outro eletrodo é conectado à ponta de prova vermelha do multímetro. As pontas de prova são conectadas e a escala na qual a agulha para (o valor da resistência da agulha à esquerda é grande) pode ser lida diretamente por um multímetro digital. Em seguida, descarregue o capacitor (os dois cabos se tocam) e troque os dois cabos de teste para medir novamente. Nas duas medições, quando a última posição da agulha do relógio está à esquerda (ou o valor da resistência é grande), o fio preto do relógio é conectado ao eletrodo positivo do capacitor eletrolítico.
6: Método de rotulagem do capacitor e erro de capacidade.
Os métodos de rotulagem de capacitores são divididos em: método de rotulagem direta, método de rotulagem por cores e método de rotulagem numérica. Para capacitores relativamente grandes, o método padrão direto é frequentemente usado. Se for {{0}}.005, significa 0,005uF=5nF. Se for 5n, significa 5nF.
Método padrão de número: geralmente, três dígitos são usados para representar a capacidade, os dois primeiros dígitos representam dígitos significativos e o terceiro dígito é a potência de 10. Por exemplo: 102 significa 10x10x10PF=1000PF, 203 significa 20x10x10x10PF.
O método de codificação de cores, ao longo da direção dos terminais do capacitor, usa cores diferentes para representar números diferentes, o primeiro e o segundo anéis representam a capacitância e a terceira cor representa o número de zeros após os dígitos significativos (unidade: pF). Os valores representados pelas cores são: preto=0, marrom=1, vermelho=2, laranja=3, amarelo=4, verde=5, azul=6, roxo=7, cinza=8 e branco=9.
O erro de capacitância é representado pelos símbolos F, G, J, K, L e M, e os erros permitidos são respectivamente ±1 por cento, ±2 por cento, ±5 por cento, ±10 por cento, ±15 por cento e ±20 por cento .
