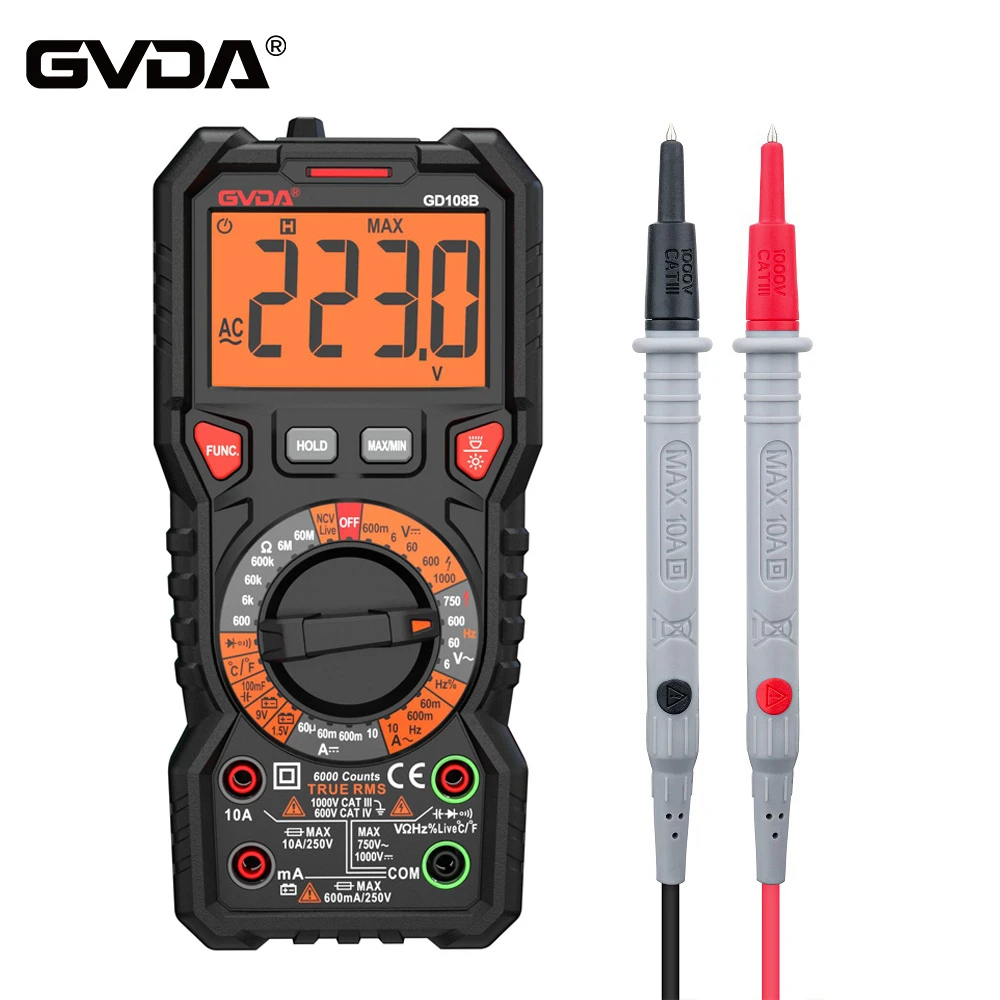

Multímetro - Resumo do conhecimento sobre detecção de componentes
1. Identifique os eletrodos dos transistores de efeito de campo de junção
Coloque o multímetro na faixa R×1k, use a ponta de prova preta para tocar no pino que deveria ser o portão, G, e então use a ponta de prova vermelha para tocar nos outros dois pinos, respectivamente. Se os valores de resistência forem relativamente pequenos (5~10Ω), toque na ponta de prova vermelha. A ponta de prova preta é trocada e medida uma vez. Se o valor da resistência for ∞, significa que é uma resistência reversa (junção PN reversa), que é um tubo de canal N, e o pino contatado pela caneta de teste preta é o portão G e mostra que a suposição original está correto. Se o valor da resistência medida novamente for muito pequeno, significa que é uma resistência direta, que pertence ao transistor de efeito de campo do canal P, e o cabo de teste preto também está conectado ao portão G. Se a situação acima não ocorrer , você pode trocar os cabos de teste vermelho e preto e testar de acordo com o método acima até que a grade seja julgada. Geralmente, a fonte e o dreno dos transistores de efeito de campo de junção são simétricos durante a fabricação; portanto, quando o portão G é determinado, não é necessário distinguir a fonte S e o dreno D, porque esses dois pólos podem ser usados de forma intercambiável. A resistência entre a fonte e o dreno é de vários milhares de ohms.
2. Discriminação de eletrodos triodo
Para um triodo com modelos pouco claros ou não marcados, se você quiser distinguir seus três eletrodos, também pode usar um multímetro para testá-los. Primeiro gire a chave de faixa do multímetro no arquivo de resistência R×100 ou R×1k. A ponta de prova vermelha toca aleatoriamente um eletrodo do triodo, a ponta de prova preta toca os outros dois eletrodos sucessivamente e mede o valor da resistência entre eles, respectivamente. Se a resistência medida for de algumas centenas de ohms, o eletrodo em contato com a ponta de prova vermelha é a base b. Este tubo é um tubo PNP. Se for medida a alta resistência de dezenas a centenas de kiloohms, o eletrodo em contato com a caneta de teste vermelha também é a base b, e este tubo é um tubo NPN.
Com base na distinção entre o tipo de tubo e a base b, o coletor é determinado usando o princípio de que o fator de amplificação de corrente direta do triodo é maior que o fator de amplificação de corrente reversa. Assuma arbitrariamente que um eletrodo é o pólo c e o outro é o pólo e. Defina a chave de faixa do multímetro para a posição de resistência R×1k. Para o tubo PNP, conecte a ponta de prova vermelha ao pólo c, a ponta de prova preta ao pólo e e, em seguida, aperte os pólos b e c do tubo ao mesmo tempo com a mão, mas não faça o b e c pólos se tocam diretamente para medir um determinado valor de resistência. Em seguida, os dois cabos de teste são invertidos para a segunda medição e as duas resistências medidas são comparadas. Para o tubo tipo PNP, o valor da resistência é menor uma vez, e o eletrodo conectado à ponta de prova vermelha é o coletor. Para o tubo tipo NPN com uma pequena resistência, o eletrodo conectado à ponta de prova preta é o coletor.
3. Bom ou mau julgamento do potenciômetro
Primeiro meça a resistência nominal do potenciômetro. Use a faixa de ohms do multímetro para medir ambas as extremidades de "1" e "3" (definir "2" como um contato móvel), e a leitura deve ser o valor nominal do potenciômetro, como o ponteiro do multímetro faz não se move, a resistência não se move ou Uma grande diferença no valor da resistência indica que o potenciômetro está danificado. Em seguida, verifique se o braço móvel do potenciômetro está em bom contato com a folha do resistor. Use a faixa de ohms do multímetro para medir as duas extremidades de "1", "2" ou "2", "3" e gire o eixo do potenciômetro no sentido anti-horário para a posição próxima a "desligado". Neste momento, a resistência deve ser a menor possível. , e então gire lentamente a alça no sentido horário, a resistência deve aumentar gradualmente e, quando for girada para a posição extrema, o valor da resistência deve estar próximo ao valor nominal do potenciômetro. Se o ponteiro do multímetro pular durante a rotação da alça do eixo do potenciômetro, significa que o contato móvel está com mau contato.
4. Medição da resistência de vazamento de capacitores em massa
Use um multímetro do tipo 500- para colocá-lo na faixa de R×10 ou R×100. Quando o ponteiro apontar para o valor máximo, mude imediatamente para a faixa R×1k para medição. O ponteiro se estabilizará em um curto período de tempo, lendo assim o valor de resistência da resistência de vazamento.
5. Identifique os pinos do receptor infravermelho
Defina o multímetro para a faixa R × 1 k, primeiro assuma que um certo pé da cabeça receptora é o terminal de aterramento, conecte-o ao cabo de teste preto, meça a resistência das outras duas pernas com o cabo de teste vermelho e compare os valores de resistência medidos duas vezes (geralmente na faixa de 4 ~ 7kΩ), aquele com a menor resistência é o pino de alimentação de mais 5V e aquele com a maior resistência é o pino de sinal. Por outro lado, se a caneta de teste vermelha for usada para conectar o pino de aterramento conhecido e a caneta de teste preta for usada para testar o pino de fonte de alimentação conhecido e o pino de sinal, respectivamente, o valor da resistência está acima de 15k Ω, o pino com uma pequena resistência valor é o terminal de mais 5V, e o pino com um grande valor de resistência é o terminal de mais 5V. Os pinos são terminais de sinal. Se os resultados da medição atenderem ao valor de resistência acima, pode-se considerar que o cabeçote receptor está em boas condições.
