Métodos para medir a qualidade de um capacitor de ar condicionado com um multímetro digital
Os capacitores são um dos componentes eletrônicos mais comumente usados. A aparência e o símbolo do circuito de um capacitor são mostrados na figura. O símbolo universal da letra para um capacitor é “C”. Um capacitor é composto principalmente de eletrodos de metal, uma camada dielétrica e cabos de eletrodo, e os dois eletrodos são isolados um do outro. Portanto, tem o desempenho básico de “bloquear a corrente contínua e permitir a passagem da corrente alternada”.

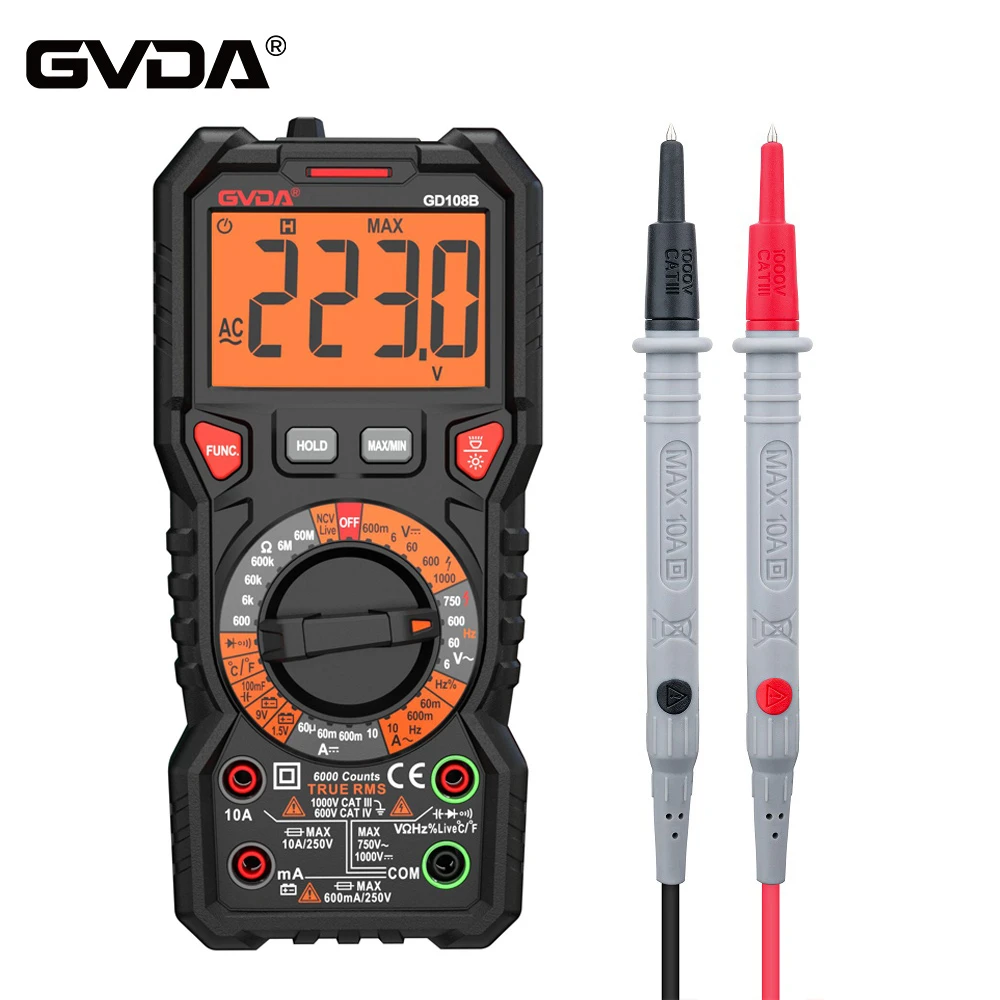

Alguns multímetros digitais têm a função de medir capacitância e suas faixas são divididas em cinco marchas: 2000p, 20n, 200n, 2μ e 20μ. Ao medir, os dois pinos do capacitor descarregado podem ser inseridos diretamente no conector Cx no painel do medidor. Depois de selecionar um intervalo apropriado, os dados exibidos podem ser lidos.
A faixa 2.000p é adequada para medir capacitores com capacitância inferior a 2.000pF; a faixa 20n é adequada para medir capacitores com capacitância entre 2000pF e 20nF; a faixa 200n é adequada para medir capacitores com capacitância entre 20nF e 200nF; a faixa de 2μ é adequada para medir capacitores com capacitância entre 200nF e 2μF; a faixa de 20μ é adequada para medir capacitores com capacitância entre 2μF e 20μF.
A experiência tem mostrado que alguns modelos de multímetros digitais (como o DT890B+) apresentam erros relativamente grandes ao medir capacitores de pequena-capacidade abaixo de 50pF, e medir capacitores abaixo de 20pF quase não tem valor de referência. Neste momento, o método de conexão em série pode ser usado para medir capacitores de pequeno valor. O método é o seguinte: Primeiro, encontre um capacitor de cerca de 220pF e meça sua capacitância real C1 com um multímetro digital. Em seguida, conecte o pequeno capacitor a ser medido em paralelo com ele e meça a capacitância total C2. A diferença entre os dois (C1 - C2) é a capacitância do pequeno capacitor a ser medido. Este método é muito preciso para medir capacitores de pequena{15}}capacidade na faixa de 1 a 20pF.
Detecção com Faixa de Resistência
A prática provou que um multímetro digital também pode ser usado para observar o processo de carregamento de um capacitor. Na verdade, isto reflete a mudança da tensão de carga com quantidades digitais discretas. Suponha que a taxa de medição do multímetro digital seja n vezes por segundo. Então, durante a observação do processo de carregamento do capacitor, n leituras independentes e crescentes sequencialmente podem ser vistas a cada segundo. Com base nesta característica de exibição do multímetro digital, a qualidade do capacitor pode ser detectada e a magnitude da capacitância pode ser estimada. A seguir está o método de usar a faixa de resistência de um multímetro digital para detectar capacitores, que é de grande valor prático para medidores sem faixa de capacitância. Este método é adequado para medir capacitores de grande-capacidade variando de 0,1μF a vários milhares de microfarads.
