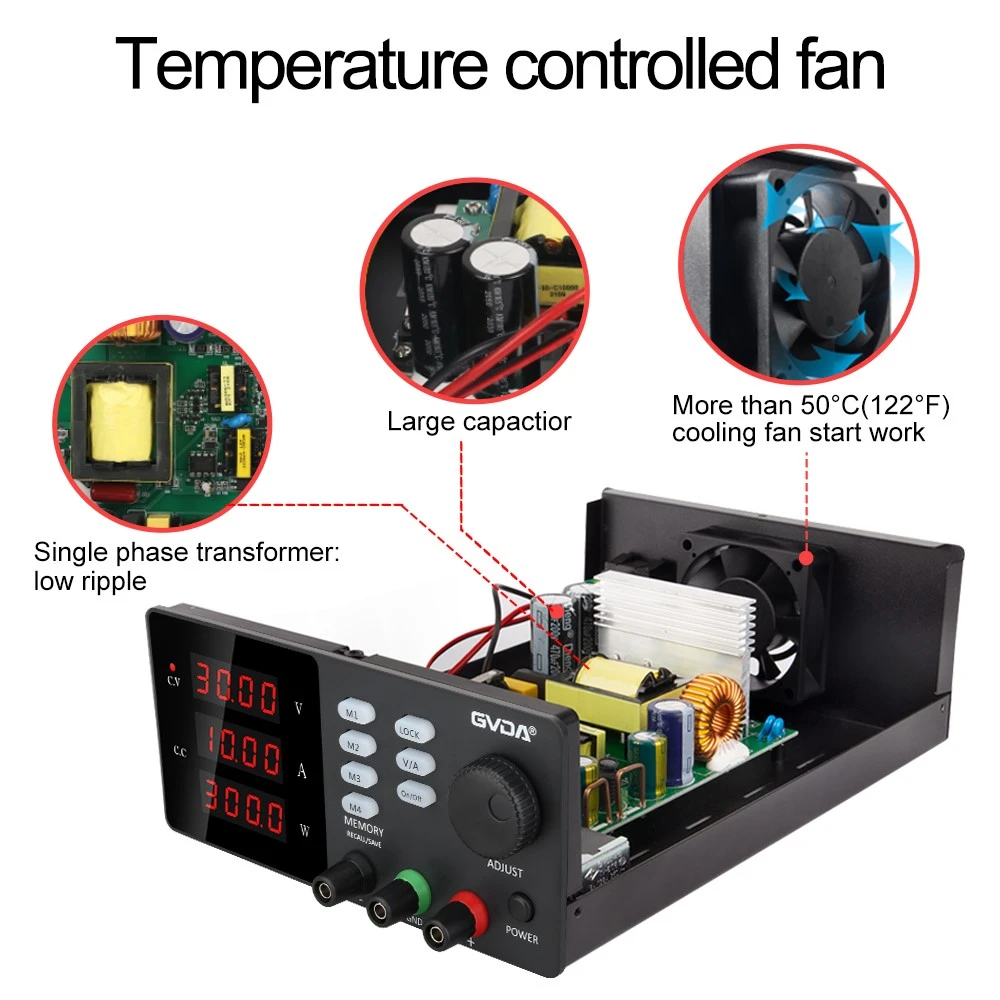

Métodos e técnicas para manutenção de fontes chaveadas
1, repare a fonte de alimentação de comutação, em primeiro lugar, use um multímetro para detectar se os componentes de energia estão quebrados por curto-circuito, comutando o invólucro da fonte de alimentação, como pilha de ponte retificadora de energia, tubos de comutação, retificador de alta potência de alta frequência; inibir a corrente de partida do resistor de alta potência não está queimada. Em seguida, teste se a resistência da porta de tensão de saída está anormal; os componentes acima precisam ser substituídos se estiverem danificados.
2, após a conclusão da primeira etapa, a fonte de alimentação não pode funcionar corretamente, então para detectar o módulo de fator de potência (PFC) e os componentes de modulação por largura de pulso (PWM), consulte as informações relevantes, familiarizado com a função de cada pé de o módulo PFC e PWM e seus módulos funcionam corretamente nas condições necessárias.
3, então, para a fonte de alimentação com circuito PFC é necessário medir a tensão do capacitor do filtro é de cerca de 380VDC, como cerca de 380VDC, indicando que o módulo PFC está funcionando corretamente, e então detectar os componentes PWM do estado de funcionamento, medindo sua entrada de energia VC, saída de tensão de referência VR, controle de partida Vstart/Vcontrol tensão do terminal é normal, o uso de componentes 220VAC / 220VAC / 220VAC / 220VAC / 220VAC (PWM). Transformador de isolamento 220VAC / 220VAC para a fonte de alimentação de comutação, usando um osciloscópio para observar o terminal CT do módulo PWM para aterrar a forma de onda é uma boa onda dente de serra linear ou triângulo, como o terminal TL494 CT para a onda dente de serra, a extremidade FA5310 CT do onda triangular. Se a forma de onda da saída V0 é um sinal de pulso estreito ordenado. Métodos e técnicas de manutenção de fontes de alimentação comutadas
4, na prática de reparo da fonte de alimentação de comutação, há muitas fontes de alimentação de comutação usando componentes PWM de pinos da série UC38 × × 8-, a comutação do adaptador de alimentação a maior parte da fonte de alimentação não funciona porque o resistor de inicialização da fonte de alimentação é danificado ou degradação do desempenho do chip. Quando R quebra sem VC, os componentes PWM não funcionam, é necessário substituir o resistor pelo mesmo valor da resistência de potência original. Quando a corrente de inicialização do componente PWM aumenta, você pode reduzir o valor de R até que o componente PWM possa funcionar normalmente. No reparo de uma fonte de alimentação GE DR, módulo PWM para o UC3843, os testes não encontraram nenhuma outra anormalidade no R (220K) na conexão paralela de um resistor de 220K, Os componentes PWM funcionam, a tensão de saída está normal. Às vezes, devido a uma falha no circuito periférico, resultando na tensão de 5V do terminal VR de 0V, os componentes PWM não funcionam, no reparo da fonte de alimentação da câmera Kodak 8900, encontrei esta situação, e o terminal VR conectado ao circuito externo está desconectado, o VR de 0V a 5V, os componentes PWM funcionam normalmente, a tensão de saída é normal. Métodos e técnicas de reparo de fonte de alimentação de comutação
5, quando não há tensão no capacitor de filtro de cerca de 38 0 VDC, indicando que o circuito PFC não funciona corretamente, alternando os pés de detecção de chave do módulo PFC esquemático do circuito de alimentação para os pés de entrada de energia VC, pés iniciais Vstart /controle, pés CT e RT e pés V0. Repare uma câmera Fuji 300{{10}}, teste uma placa no capacitor do filtro sem tensão de 380VCC. vc, Vstart/control, formas de onda CT e RT, bem como formas de onda V0 são normais, medindo o tubo de comutação de potência de efeito de campo G-pole sem formas de onda V0, devido ao FA5331 (PFC) para os componentes SMD, a máquina com um longo tempo após o surgimento da extremidade V0 da placa entre a solda virtual, o sinal V0 não é sinal V0 não é enviado para o pólo G do tubo de efeito de campo. A extremidade V0 e os pontos de solda da placa soldados, usando um multímetro para medir o capacitor do filtro tem tensão de 380VDC. Quando o terminal Vstart/controle está baixo, o PFC não consegue funcionar, é necessário detectar seus pontos finais e a periferia conectada aos circuitos relevantes.
