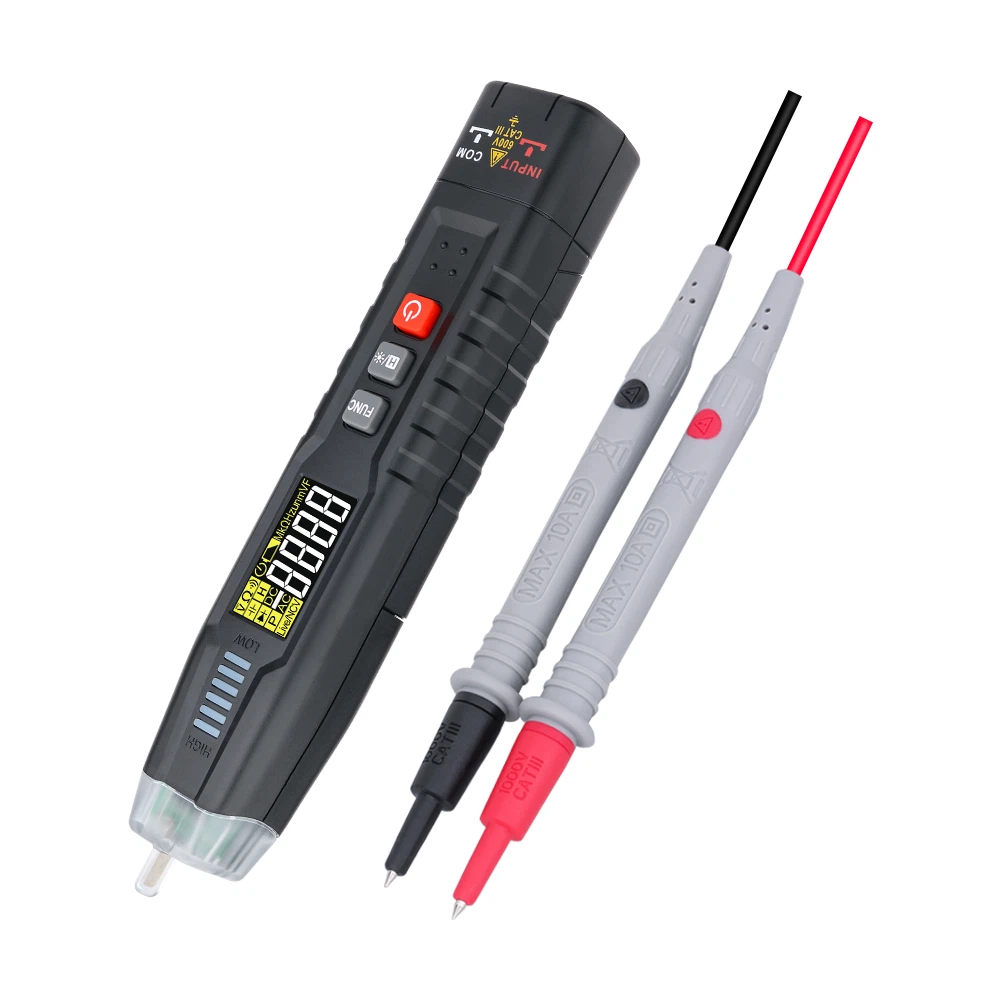

Métodos e experiências de teste de resistores com multímetro analógico
1. Resistor fixo
Método de teste: Conecte duas pontas de prova (positivas e negativas) aos dois pinos do resistor para medir o valor real da resistência. A fim de melhorar a precisão da medição; A faixa deve ser selecionada com base no valor nominal da resistência medida.
Experiência de teste:
(1) Devido à relação não{1}}linear da escala de resistência; A distribuição na seção intermediária é relativamente fina, portanto o ponteiro deve ser colocado o mais próximo possível da posição intermediária da escala, ou seja, dentro da faixa de 20% a 80% do arco no início da escala completa, para tornar a medição mais precisa. Dependendo do nível de erro de resistência, pode haver um erro de ± 5%, ± 10% ou ± 20% entre a leitura e o valor da resistência nominal, respectivamente. Se não corresponder e exceder a faixa de erro, indica que a resistência mudou de valor.
(2) Ao testar, especialmente ao medir resistores com valores de resistência de dezenas de k ohms ou mais, não toque nas partes condutoras das pontas de prova e resistores com as mãos. Quando o resistor testado é soldado do circuito, pelo menos uma extremidade deve ser soldada aberta para evitar que outros componentes do circuito afetem o teste e causem erros de medição. Embora o valor da resistência do resistor do anel colorido possa ser determinado pelo símbolo do anel colorido, é melhor usar um multímetro para medir seu valor real de resistência durante o uso. Para a detecção da resistência do cimento, por se tratar geralmente de uma resistência fixa, o método de detecção da resistência do cimento é completamente igual ao da detecção da resistência fixa comum.
2. Resistor fundido
Método de teste:
(1) Em um circuito, quando um resistor fusível é aberto, um julgamento pode ser feito com base na experiência; Se a superfície do resistor do fusível estiver enegrecida ou queimada, pode-se concluir que sua carga é muito pesada e a corrente que passa por ela excede muitas vezes o valor nominal; Se não houver vestígios na superfície e o circuito estiver aberto, isso indica que a corrente que flui é exatamente igual ou ligeiramente superior ao seu valor nominal de fusão.
(2) Para avaliar a qualidade de um resistor fusível sem vestígios de superfície, a faixa Rxl de um multímetro pode ser usada para medição. Para garantir uma medição precisa, uma extremidade do resistor fusível deve ser soldada do circuito. Se o valor da resistência medida for infinito, indica que o resistor do fusível falhou e abriu. Se o valor da resistência medida estiver longe do valor nominal, indica que a resistência mudou e não deve ser utilizada novamente. Experiência em testes; Na prática, também existem alguns resistores fusíveis que estão quebrados ou em curto-circuito no circuito.
3. Potenciômetro
Método de teste:
(1) Ao verificar um potenciômetro, o primeiro passo é girar o botão e verificar se ele gira suavemente e se a chave é flexível. Verifique se o som de “clique” é nítido quando a chave é ligada ou desligada e ouça o som de fricção entre os pontos de contato internos do potenciômetro e o resistor. Se houver um som de “farfalhar”, isso indica má qualidade.
