Medindo cristal de quartzo com multímetro e seu princípio de trabalho
A medição da oscilação do cristal de quartzo geralmente requer o uso de instrumentos e existem muitos itens de parâmetro de qualidade envolvidos. Se você deseja julgar a qualidade de um cristal de quartzo, pode usar um multímetro para medição.
Ao medir com um multímetro, coloque o multímetro na faixa RX1K e meça primeiro as duas extremidades do cristal de quartzo. Ao medir um cristal de quartzo normal no modo de resistência, seu valor de resistência deve ser infinito e o ponteiro do medidor não deve balançar. Se o ponteiro dos balanços da cabeça do medidor e o valor de resistência for muito pequeno, indica que o cristal de quartzo está sendo medido foi danificado. Se for necessário um julgamento adicional, as medições podem ser tomadas ao longo da linha mostrada na figura a seguir.
Quando os terminais A e B são conectados a um cristal de quartzo, a faixa de tensão multímetro indica aproximadamente 0. 75V. Depois de conectar o cristal de quartzo, o circuito deve vibrar e a tensão deve aumentar, geralmente em torno de 1,26V. Se os requisitos acima forem atendidos, indica que o cristal de quartzo testado pode ser usado. Se não houver alteração na indicação de tensão após conectar o cristal de quartzo, indica que o cristal de quartzo testado falhou e não tem valor prático.
Falhas comuns e métodos de manutenção de multímetros:
Quando a sonda é curta, o ponteiro não pode ser ajustado a zero ou o ponteiro oscila para frente e para trás

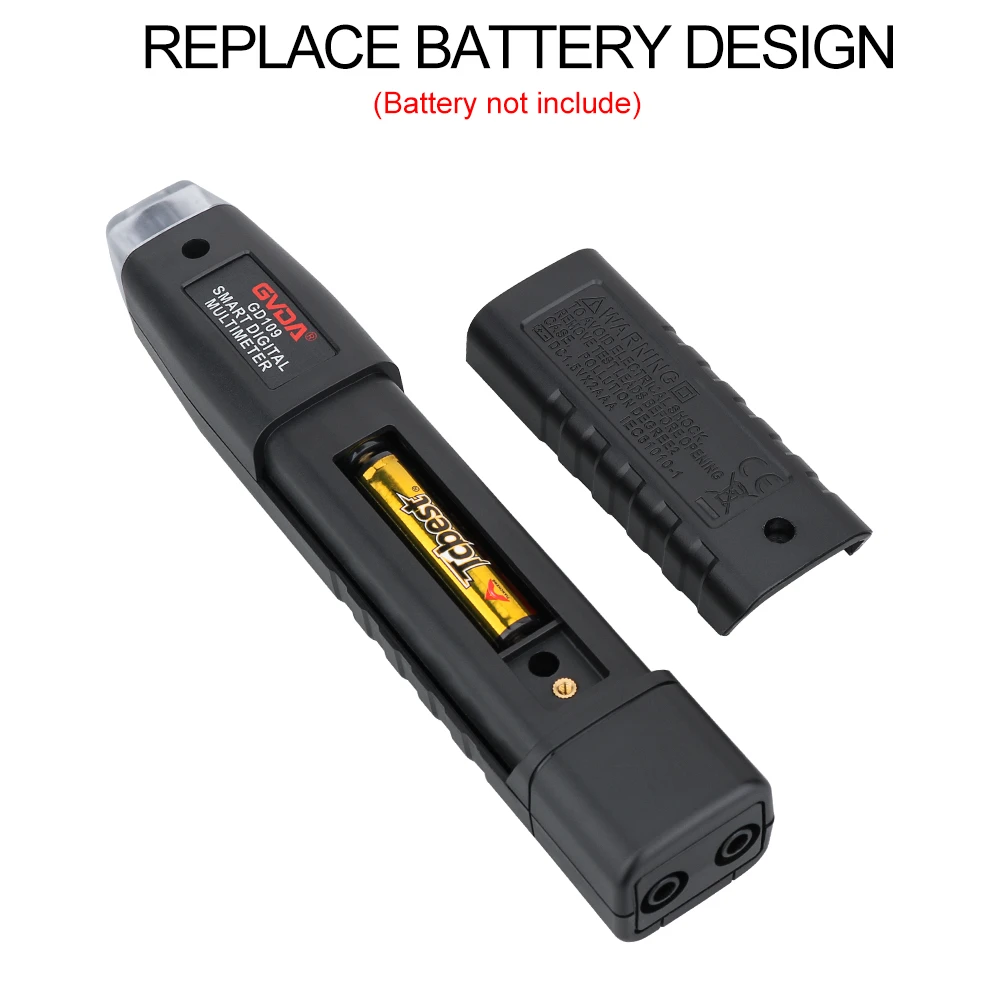

(1) substitua por uma nova bateria do mesmo modelo;
(2) substituir o resistor em série;
(3) Ajuste a mola do soquete para garantir um bom contato e remova a camada de óxido no plugue e soquete da sonda;
(4) Limpe os contatos do interruptor do multímetro com álcool e calibre a distância de contato entre os contatos móveis e os contatos estacionários;
(5) Use uma pinça para pressionar a peça de contato em movimento no meio do potenciômetro zero para garantir um bom contato com o fio de resistência de contato estático;
A faixa de resistência não está conectada ou o erro é muito grande
(1) substitua o resistor pela mesma resistência e potência;
(2) limpar e reparar áreas de contato ruins com álcool;
(3) substitua o resistor de derivação desta engrenagem;
(4) substitua por uma nova bateria do mesmo modelo;
