Introdução à estrutura do amperímetro

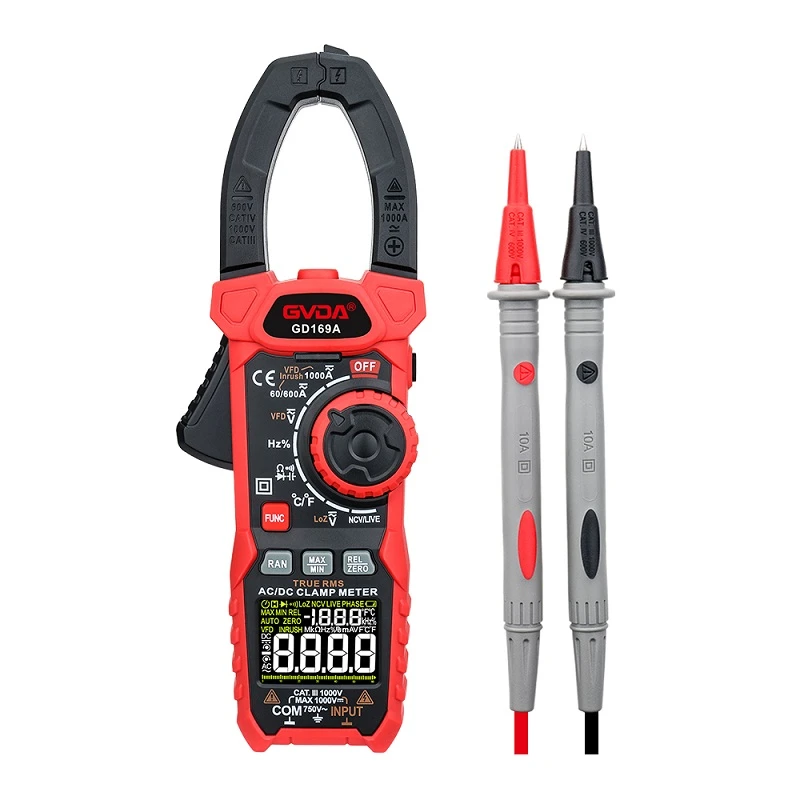

Consiste principalmente em uma cabeça de grampo, um gatilho da cabeça do grampo, um botão de espera, um botão de função, uma tela de tela LCD, um soquete de sonda e duas sondas vermelhas e pretas. A cabeça do grampo é usada para prender o fio para medir a corrente, enquanto as sondas vermelhas e pretas são usadas principalmente para conectar o medidor de grampo para medir a resistência e a tensão.
A cabeça do grampo é usada principalmente para prender o fio medido ao medir a corrente CA, usando o princípio do transformador de corrente para induzir a corrente do fio.
O gatilho da cabeça do grampo é usado principalmente para abrir e fechar a cabeça do grampo. Quando pressionado, a cabeça do grampo se abre e, quando liberada, a cabeça do grampo fecha.
O botão Hold é usado principalmente para manter os dados medidos ao detectar circuitos eletrônicos, a fim de facilitar os dados de leitura e gravação.
O botão de função é projetado principalmente para o recurso multiuso do medidor em forma de grampo, definindo faixas correspondentes para diferentes detecções.
As telas de LCD são usadas principalmente para exibir dados de detecção, unidades de dados, faixas de seleção e outras informações.
O soquete da sonda é usado principalmente para conectar o plugue de chumbo dos acessórios de sonda e teste de isolamento. Conecte a sonda vermelha ao soquete V ω e à sonda preta ao terminal de terra.
Um amperímetro CA do tipo grampo é essencialmente composto por um transformador de corrente e um instrumento retificador. O fio de transporte de corrente medido é equivalente ao enrolamento primário do transformador de corrente, e o enrolamento secundário no núcleo de ferro é conectado ao instrumento do retificador. De acordo com uma certa relação proporcional entre os enrolamentos primário e secundário do transformador de corrente, o instrumento do retificador pode exibir o valor atual da linha medida.
Um medidor CA/CC do tipo grampo é um instrumento eletromagnético que usa o fio de transporte de corrente medido colocado no grampo como a bobina de excitação. O fluxo magnético forma um loop no núcleo de ferro, e o mecanismo de medição eletromagnético está localizado no meio do espaço do núcleo de ferro, que é desviado pelo campo magnético para obter leituras. Como sua deflexão não é afetada pela corrente medida, ele pode medir as correntes CA e CC.
