Introdução ao princípio e aplicação da caneta eletrométrica

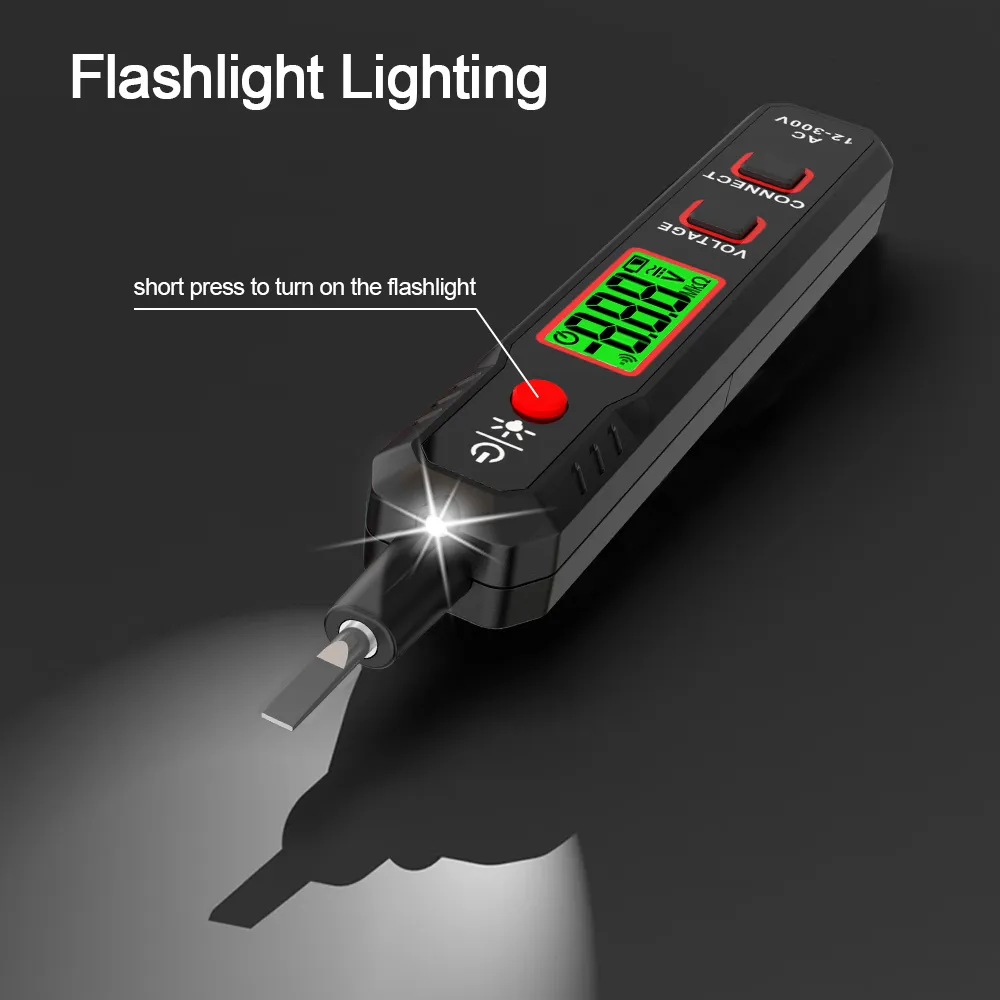

Um dos equipamentos que os eletricistas costumam usar para verificar se um objeto está carregado ou não é a caneta de teste elétrico. Possui uma estrutura interna semelhante a uma lâmpada com dois eletrodos. A lâmpada neon, também conhecida como gás neon, está dentro da lâmpada. Depois que uma alta resistência é conectada em série, um polo dela é conectado à ponta da caneta e o outro polo é conectado à outra extremidade. Uma luz será produzida entre os dois pólos da lâmpada de néon quando a voltagem entre os dois pólos atingir um determinado valor; a intensidade do brilho é proporcional à voltagem entre os dois pólos. Quando a ponta da caneta de teste toca um corpo carregado com uma voltagem maior que a voltagem de brilho inicial da lâmpada neon e a outra extremidade da caneta é aterrada através do corpo, o teste caneta começará a brilhar. Para evitar danos, a resistência no lápis de teste serve para restringir a corrente que passa pelo corpo.
A caneta de teste elétrico pode ser usada para as seguintes coisas, além de determinar se um objeto está ou não carregado:
(1) A verificação de fase de baixa tensão pode ser usada para determinar se algum dos fios da linha está em fase ou fora de fase. O procedimento preciso é segurar uma ponta de prova em cada mão enquanto se apoia em algo isolado da terra, testar os dois fios que precisam ser testados. Os dois fios condutores são diferentes se os dois condutores de teste brilharem intensamente. Em vez disso, é a mesma fase, que é determinada pela intensidade luminosa da lâmpada de néon na caneta de teste como sendo proporcional ao diferencial de tensão entre seus dois pólos.
(2) Pode ser utilizado para diferenciar entre corrente contínua e corrente alternada. Ao usar uma caneta de teste, a corrente alternada está presente se ambos os pólos da lâmpada de néon brilharem; se apenas um dos dois pólos brilhar, a corrente contínua está presente.
(3) É capaz de determinar os pólos de corrente contínua positiva e negativa. O pólo da lâmpada neon que brilha é o pólo negativo, e o pólo que não brilha é o pólo positivo, portanto, conecte a caneta de teste ao circuito DC para teste.
(4) Pode ser utilizado para determinar se o DC está ou não aterrado. Você pode ficar no chão e usar uma caneta de teste para entrar em contato com o pólo positivo ou negativo de um sistema DC isolado do solo. Nenhum fenômeno de aterramento existe se a lâmpada neon da caneta de teste não acender. Um fenômeno de aterramento está presente se a lâmpada de néon acender, e o eletrodo positivo é aterrado se a lâmpada de néon acender na ponta de uma caneta. Se a luz estiver na ponta do dedo, é o aterramento negativo. No entanto, deve-se ressaltar que em um sistema CC com um relé de monitoramento de aterramento, esse método não pode ser usado para determinar se o sistema CC está aterrado.
