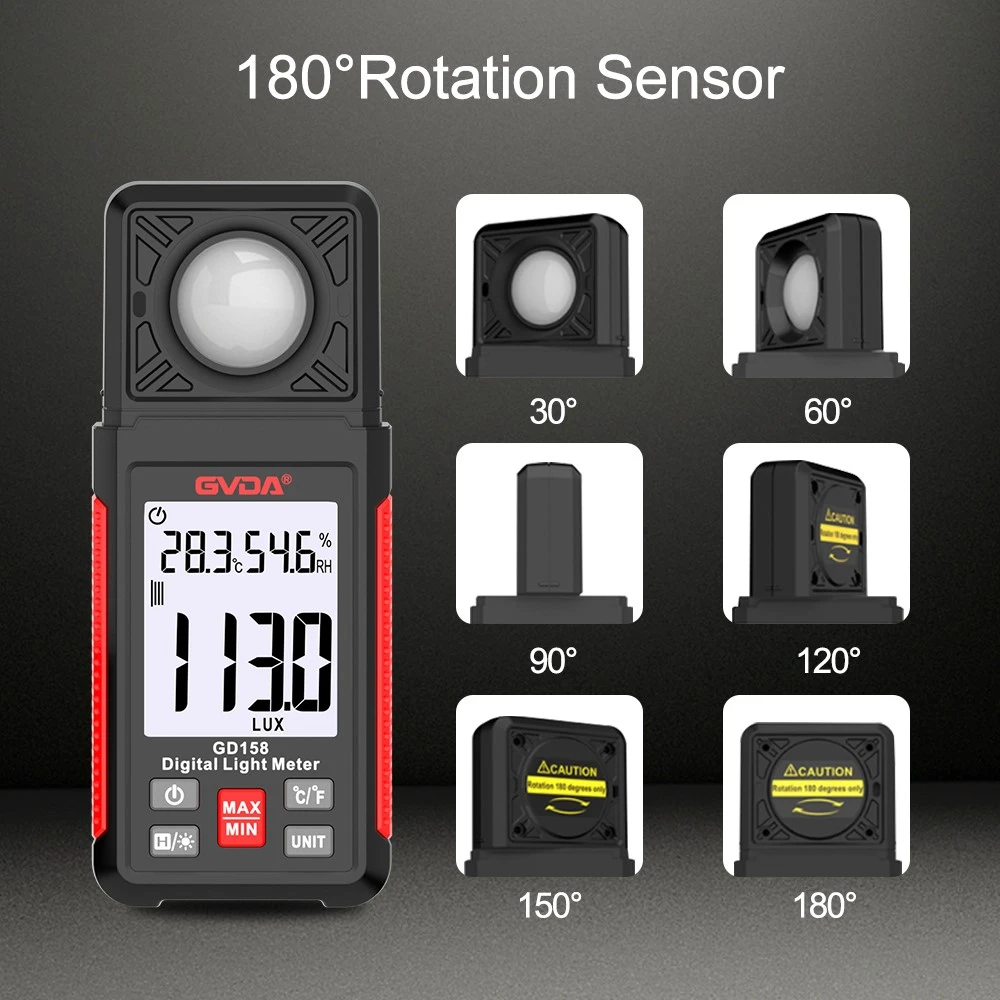

O medidor de iluminância é um instrumento de medição de iluminância de fonte de luz comumente usado no campo de testes fotoelétricos. A maioria dos produtos maduros no mercado hoje tem uma única função, que pode atender apenas às necessidades de um único teste de iluminância e não pode ser aplicada para monitoramento em tempo real e ajuste coordenado da iluminância de várias fontes de luz. Para este tipo de aplicação, um medidor portátil de iluminância de baixa potência é apresentado neste trabalho. Este medidor de iluminância pode não apenas completar o teste de iluminância sob a condição de uma única máquina, mas também formar uma rede de teste por meio de comunicação sem fio para monitorar as informações de iluminância de várias fontes de luz em tempo real. Os dados de teste são transmitidos ao controle central em tempo real
O computador fornece dados precisos para ajuste de iluminação em tempo real. Ao mesmo tempo, o instrumento também possui uma função de autocalibração, que pode ajustar facilmente os parâmetros de calibração, melhorar a precisão da medição e ter alta precisão de teste e status de trabalho estável.
características.
1 Projeto de Hardware
A principal função do medidor de iluminância é testar a iluminância da fonte de luz e exibir os resultados do teste. No modo de teste de rede, o medidor de lux também precisa transmitir os resultados do teste para o computador de controle principal através da rede sem fio. Para atender aos requisitos funcionais acima, o hardware do equipamento é composto por sensores, circuitos de processamento de sinal, circuitos de conversão AD, controladores centrais, interfaces de interação humano-computador, interfaces de comunicação e outros módulos, composição de hardware e fluxo de dados.
O sensor de iluminância do medidor de iluminância usa uma fotocélula de silício, que é um dispositivo de conversão fotoelétrica com alta sensibilidade, que pode converter linearmente as informações de luminância em um sinal de corrente, e as informações de iluminância podem ser calculadas detectando o valor atual. A principal função do circuito de processamento de sinal é converter o sinal de saída de corrente do sensor em um sinal de tensão que pode ser reconhecido pelo circuito de conversão AD
Como a saída da célula fotovoltaica de silício é um sinal de corrente fraco, um grande erro de medição será introduzido pelo método de conversão direta de resistores paralelos. Portanto, o esquema de projeto de usar um amplificador operacional para construir um circuito de conversão IV é selecionado no projeto. O diagrama esquemático do circuito é mostrado na figura. Mostrar.
Em aplicações práticas, os indicadores relevantes do amplificador operacional também afetarão os resultados do teste, por isso é muito importante selecionar um amplificador operacional adequado. Neste projeto, o amplificador operacional AD8571 é selecionado. Este amplificador operacional tem as vantagens de fonte de alimentação de terminação única, alto ganho e corrente de polarização tão baixa quanto 20pA. É usado principalmente no campo da medição de corrente de precisão e atende totalmente às necessidades do medidor de iluminância.
O circuito de conversão AD converte a saída de sinal analógico do circuito de processamento de sinal em um sinal digital. Para garantir a resolução e a precisão do teste do medidor de iluminância e levar em consideração o baixo consumo de energia, o chip de conversão AD AD7472 com resolução de 12-bits é usado no projeto. A relação sinal-ruído em condições de entrada é de até 70dB, o que atende totalmente às necessidades de uso, e sua corrente é de apenas 50nA no modo de suspensão, o que atende aos requisitos
Conceito de design de baixo consumo de energia, sua tensão de referência é fornecida pelo padrão AD78o 2,5V.
O teclado e o módulo de tela de cristal líquido servem como interface de interação humano-computador para fornecer aos usuários métodos de operação convenientes e exibição de status. Os usuários podem usar os botões para concluir as configurações de inicialização, espera e modo de teste do medidor de iluminância e obter testes em tempo real do medidor de iluminância por meio do módulo de exibição de cristal líquido. Resultados e informações de status do trabalho.
