Introdução à medição da corrente de carregamento do medidor de corrente com multímetro
O carregador é um carregador de telefone celular ou um carregador de scooter elétrico. No entanto, não importa o carregador, para medir a corrente de carregamento CC no circuito, é necessário desconectar um dos fios de carregamento (ou desconectar um dos fios de carregamento em outro local no plugue de carregamento e conectar as sondas vermelhas e pretas do multímetro da série no circuito). Neste ponto, insira o plugue do fio de entrada do carregador em uma fonte de alimentação de 220V e observe a corrente de carregamento real entre o carregador e a carga carregada.
Se for um carregador de telefone celular, um fio de carregamento precisa ser descartado e as duas sondas da faixa de corrente CC do multímetro precisam ser medidas no circuito.

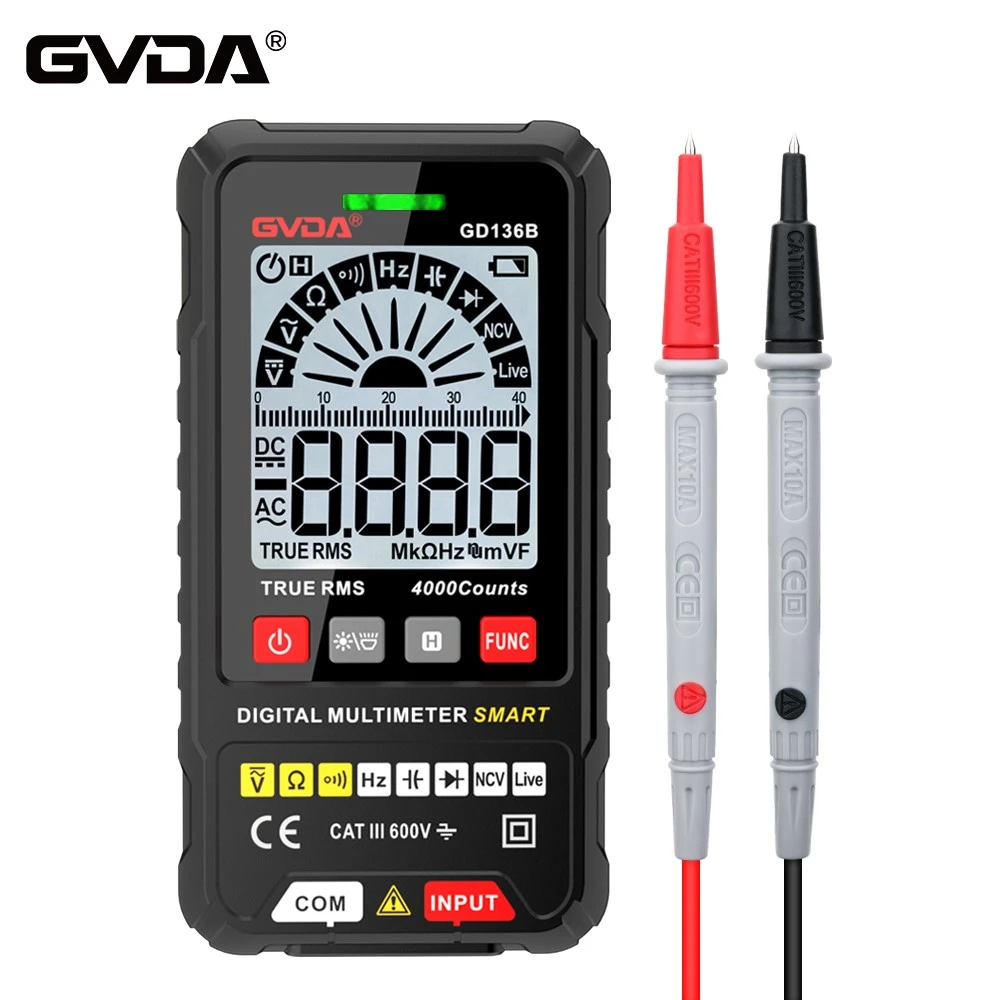

Defina o multímetro no modo atual e siga o princípio de selecionar modos High e, em seguida, e conecte -o em série ao circuito do carregador que precisa ser medido.
Deve -se notar que as baterias geralmente usam o método de carregamento de tensão constante para carregamento rápido. Devido à tensão de carregamento constante, a corrente de carregamento nas duas extremidades da bateria é relativamente baixa e a corrente de carregamento inicial será grande. À medida que a tensão aumenta, a corrente de carregamento nas duas extremidades da bateria diminuirá gradualmente. Portanto, a corrente de carregamento medida em diferentes períodos de carregamento é diferente.
Há uma diferença significativa entre o carregamento da bateria de lítio e o carregamento da bateria. Para proteger o tempo máximo de eficiência e uso das baterias de lítio, elas geralmente podem ser divididas em quatro etapas: carregamento pré-carregamento, carregamento rápido, carregamento de maquiagem e carregamento. Portanto, a corrente de carregamento em qualquer estágio também varia.
Existem multímetros do tipo grampo e multímetros comuns. O tipo de grampo é simples. Defina o medidor no modo atual, coloque o fio testado no anel de grampo e leia os dados. Os multímetros comuns precisam ser conectados em série ao circuito. Preste atenção ao alcance do medidor e tome cuidado para não queimar. Esse tipo de medidor pode medir correntes que não são muito grandes e não são adequadas para medir os circuitos de alta corrente.
Basta conectar um multímetro ao circuito de carregamento, selecione DC2A para carregamento rápido e DC500MA para carregamento lento. Ou compre uma pergunta de teste dedicada para carregamento de telefones celulares, que pode detectar simultaneamente a tensão e a bateria de carregamento, com tela de LED dupla, com preço de cerca de 25 yuan, e a entrada e a saída são interfaces USI3.
Além disso, um resistor de 1 ohm pode ser conectado em série no circuito e a tensão no resistor pode ser medida diretamente. O valor de tensão é o valor atual. Devido à inserção de resistores que causam uma diminuição na corrente geral, a corrente real pode ser um pouco maior que o valor medido. Quando 讠=v/r e r =1,
讠=v).
Defina o multímetro para o intervalo de corrente correspondente. Se você não sabe, tente usar a faixa mais alta. Geralmente, a faixa mais alta de um multímetro é 10a ou 20a. Você precisa desconectar o fio vermelho e conectá -lo a um soquete dedicado. Conecte uma extremidade do carregador à bateria e conecte uma das duas sondas multímetro à outra extremidade do carregador e a outra à extremidade restante da bateria. Um multímetro digital não importa. Se for um multímetro de ponteiro, você deve prestar atenção à polaridade. A sonda vermelha deve ser conectada ao terminal positivo do carregador ou ao terminal negativo da bateria, e a sonda preta deve ser conectada ao terminal negativo do carregador ou ao terminal positivo da bateria. Depende de qual fim você se conecta.
A corrente de saída de um carregador típico de 12V não excederá 8a, enquanto um melhor terá uma corrente de saída maior. O fio da sonda multímetro é muito fino e não é adequado para a detecção em série da corrente de saída do carregador. É melhor usar instrumentos de medição sem contato.
O multímetro possui dois níveis de corrente (MA e A). De acordo com as instruções, insira as sondas vermelhas e pretas nos orifícios, gire o multímetro ao nível A correspondente e, em seguida, conecte as sondas vermelhas e pretas em série ao circuito de corrente para medição.
