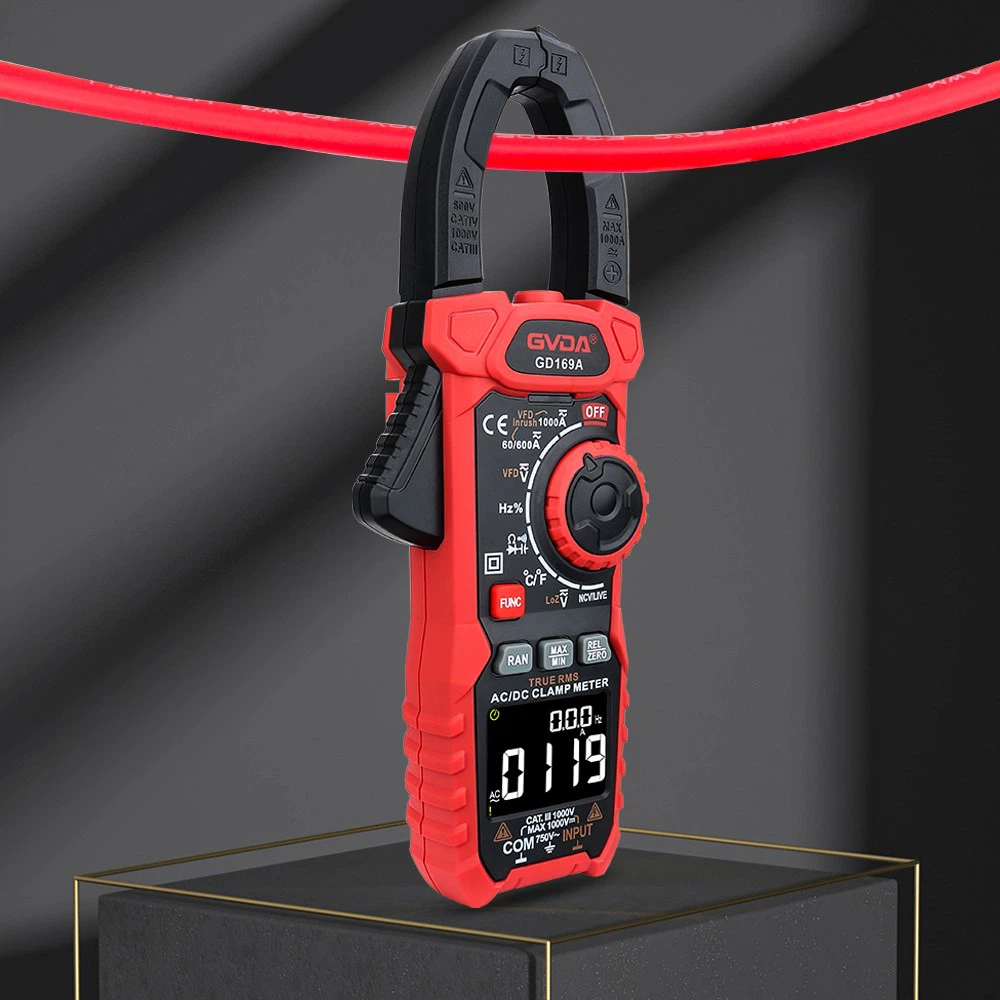

Como usar o amperímetro com braçadeira de vazamento
Princípio do amperímetro de braçadeira de vazamento:
O alicate amperímetro de corrente de fuga é composto principalmente de conversão de impedância, conversão de faixa, conversão CA e CC, amplificação, dispositivo de indicação e assim por diante. Alguns também possuem proteção contra sobrecorrente, circuito de alarme acústico e visual e dispositivo de regulação de tensão de teste, o dispositivo de indicação é dividido em dois tipos analógico e digital. De acordo com o padrão UL, a corrente de fuga inclui a corrente de acoplamento capacitivo, incluindo a corrente que pode ser conduzida a partir da parte acessível dos eletrodomésticos. A corrente de fuga consiste em duas partes, uma parte através da resistência de isolamento da corrente de condução I1; a outra parte é através da distribuição da corrente de deslocamento de capacitância I2, a última resistência de capacitância para XC=1/2pfc e a frequência da fonte de alimentação é inversamente proporcional à distribuição da corrente de capacitância com a frequência aumenta, então a corrente de fuga com o a frequência da fonte de alimentação aumenta. Por exemplo, o componente harmônico da fonte de alimentação com um tiristor aumenta a corrente de fuga.
Se o teste for um circuito ou sistema de isolamento, a corrente, além de todo o material isolante através da corrente para a terra (ou parte condutora do circuito), também deve incluir através do circuito ou sistema de dispositivos capacitivos (distribuídos capacitância pode ser considerada como dispositivos capacitivos) e na corrente da terra. Uma fiação mais longa formará uma maior capacidade de distribuição, aumentando a corrente de fuga, o que deve ser notado especialmente no sistema não aterrado.
Precauções do amperímetro de fixação de vazamento:
1. O princípio da medição da corrente de fuga e da resistência de isolamento é basicamente o mesmo, a medição da resistência de isolamento também é na verdade uma corrente de fuga, apenas na forma de resistência expressa. Entretanto, a medição formal da corrente de fuga é aplicada à tensão CA, portanto, o componente da corrente de fuga contém um componente capacitivo da corrente.
2. No teste de tensão suportável, para proteger o equipamento de teste e de acordo com as especificações do teste, também é necessário determinar uma * alta intensidade de campo elétrico sem destruir o equipamento em teste (material isolante) que pode fluir através o equipamento em teste (material isolante) o valor máximo da corrente, esta corrente normalmente também é conhecida como corrente de fuga, mas o essencial é apenas nas ocasiões específicas mencionadas acima. Observe a diferença.
3. A corrente de fuga é, na verdade, a corrente que flui através de uma parte isolada de uma linha ou equipamento elétrico na ausência de falhas e tensões aplicadas. Portanto, é um dos sinais importantes para medir o isolamento de aparelhos elétricos, ousando ser o principal indicador do desempenho de segurança do produto.
4. O testador de corrente de fuga é usado para medir a potência de trabalho de aparelhos elétricos (ou outras fontes de energia) através do parâmetro de isolamento ou distribuição. A impedância gerada pela corrente de fuga não tem nada a ver com o trabalho da impedância da simulação de impedância de entrada do impedância do corpo humano.
Método de operação do amperímetro clamp-on de vazamento:
1, conecte a fonte de alimentação, ligue o interruptor de alimentação, a luz indicadora de energia;
2, selecione a faixa de potência, pressione o botão atual desejado;
3, selecione o valor do alarme de corrente de fuga;
4, selecione o tempo de teste;
5, o objeto sob teste na extremidade de medição, inicie o instrumento, a tensão de teste para o objeto sob teste tensão operacional nominal 1,06 vezes (ou 1,1 vezes), mude o interruptor de conversão de fase, respectivamente, leia as leituras secundárias, selecione o valor de grandes leituras de valor de corrente de fuga. Quando o interruptor de conversão K e a linha zero estão conectados, o testador é amostrado pela linha média e pela corrente de fuga do invólucro; quando K e a linha de fase estão conectados, o teste é a linha de fase e a corrente de fuga do invólucro entre eles.
6. Deve-se observar que: linha K e zero conectada ou linha K e fase conectada, a corrente de fuga não é necessariamente a mesma. Isto ocorre porque a localização dos pontos fracos de isolamento em eletrodomésticos é aleatória. Portanto, o teste de corrente de fuga deve ser convertido pela polaridade K, tomando o maior desses valores como o valor da corrente de fuga do aparelho elétrico em teste.
