Como usar o medidor de grampo multiuso e as precauções de segurança

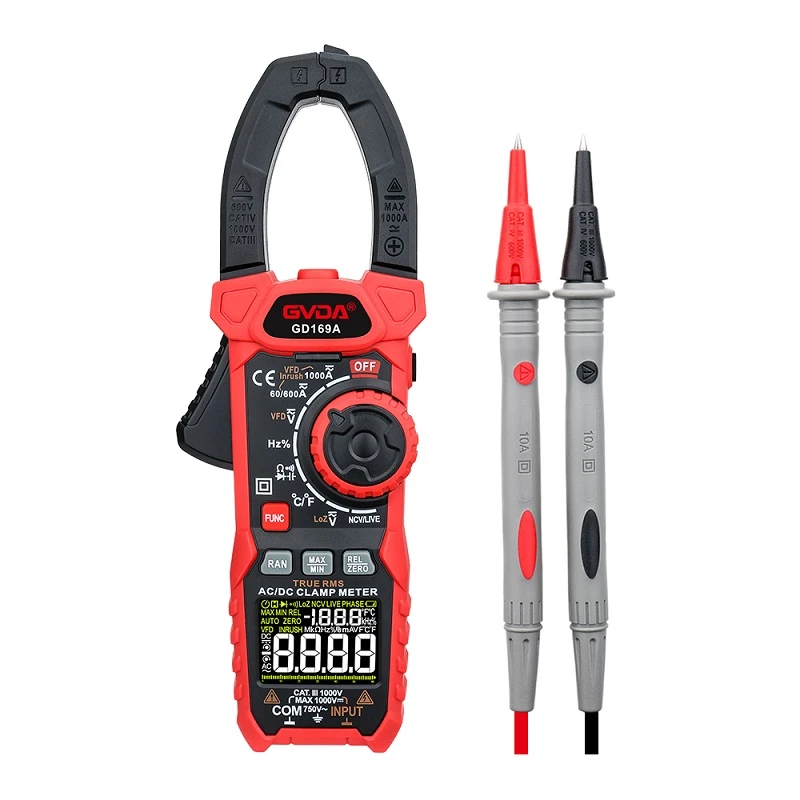

O medidor de corrente de fixação, abreviado como medidor de corrente de grampo, é um instrumento especializado para medir a corrente CA. Para medir a corrente CA com um medidor de grampo, basta colocar o fio medido na janela do grampo do medidor de grampo e o valor da corrente no fio pode ser medido sem conectar o medidor de grampo ao circuito. Os medidores de grampo produzidos primitivos só tinham a função de medir a corrente CA, enquanto os medidores de grampos produzidos recentemente foram combinados para formar um medidor de grampo multiuso.
O método de uso e as precauções de segurança do medidor de grampo multiuso:
(1) Ao usar um medidor de grampo, o tamanho da corrente medido deve ser estimado primeiro e o intervalo apropriado deve ser selecionado. Geralmente, uma faixa maior deve ser selecionada primeiro e depois ajustada ao intervalo apropriado, dependendo da magnitude da corrente medida.
(2) Para garantir a leitura correta do medidor de grampos, depois que o fio é preso no grampo, os dois lados do núcleo de ferro da grampo devem corresponder bem.
(3) As mandíbulas de um medidor de grampo só podem conter um fio e, se dois fios estiverem presos, a corrente nos fios não poderá ser medida.
(4) Após cada medição do medidor de grampo, o interruptor de conversão de intervalo deve ser colocado na posição máxima do alcance para impedir que outras pessoas usem o instrumento sem selecionar o intervalo e danificá -lo.
O medidor de grampo é um instrumento que combina atual e amperímetro e é um ramo importante da tecnologia digital. Seu princípio de trabalho é o mesmo que a corrente de medição. Um medidor de grampo é uma combinação de um transformador de corrente e um amperímetro. O núcleo de ferro do transformador de corrente pode ser aberto quando a chave for apertada; O fio através do qual os passes de corrente medidos podem passar através da lacuna aberta do núcleo de ferro sem cortar, e o núcleo de ferro será fechado quando a chave for liberada. O fio do circuito testado que passa pelo núcleo de ferro se torna a bobina primária do transformador de corrente e a corrente é induzida na bobina secundária através da corrente. Para que o amperímetro conectado à bobina secundária possa indicar a corrente do circuito testado.
