Como usar um multímetro para detectar vazamentos em fios energizados ou neutros
Os multímetros comumente usados são divididos em multímetros analógicos e multímetros digitais; a maioria dos multímetros analógicos não possui faixa para medir corrente CA, portanto não há como medir diretamente a corrente de fuga; e os multímetros digitais possuem faixas de medição de corrente CA, portanto é completamente possível medir o valor de vazamento da linha de alimentação; se você tiver um alicate amperímetro digital, é mais conveniente medir a corrente de fuga.
A faixa de vazamento inclui dois tipos: vazamento de linha e vazamento de equipamento elétrico;
① Vazamento de linha refere-se à corrente de fuga que forma um loop com o terra devido ao desempenho de isolamento reduzido da própria linha quando a carga na linha não está conectada à fonte de alimentação.
②Vazamento de equipamentos elétricos refere-se à corrente de fuga causada pelo valor da resistência de isolamento entre as bobinas dentro do equipamento e o terra após o equipamento ser ligado.
Não importa o tipo de multímetro, o valor da resistência de isolamento da linha medida não é padrão (o valor da resistência de isolamento da linha deve ser medido com um megôhmetro especial). Mesmo se você usar um multímetro para medir o valor da resistência de isolamento da linha, este é apenas um valor de referência. , e é muito diferente do valor real da resistência de isolamento; como o multímetro em si é uma bateria empilhada de 9 V, apenas a tensão de 9 V CC é aplicada à medição da linha, enquanto a tensão da linha de alimentação CA é de 220 V, 380 V.
Se estiver usando um multímetro digital, você poderá configurá-lo para a faixa de corrente CA.

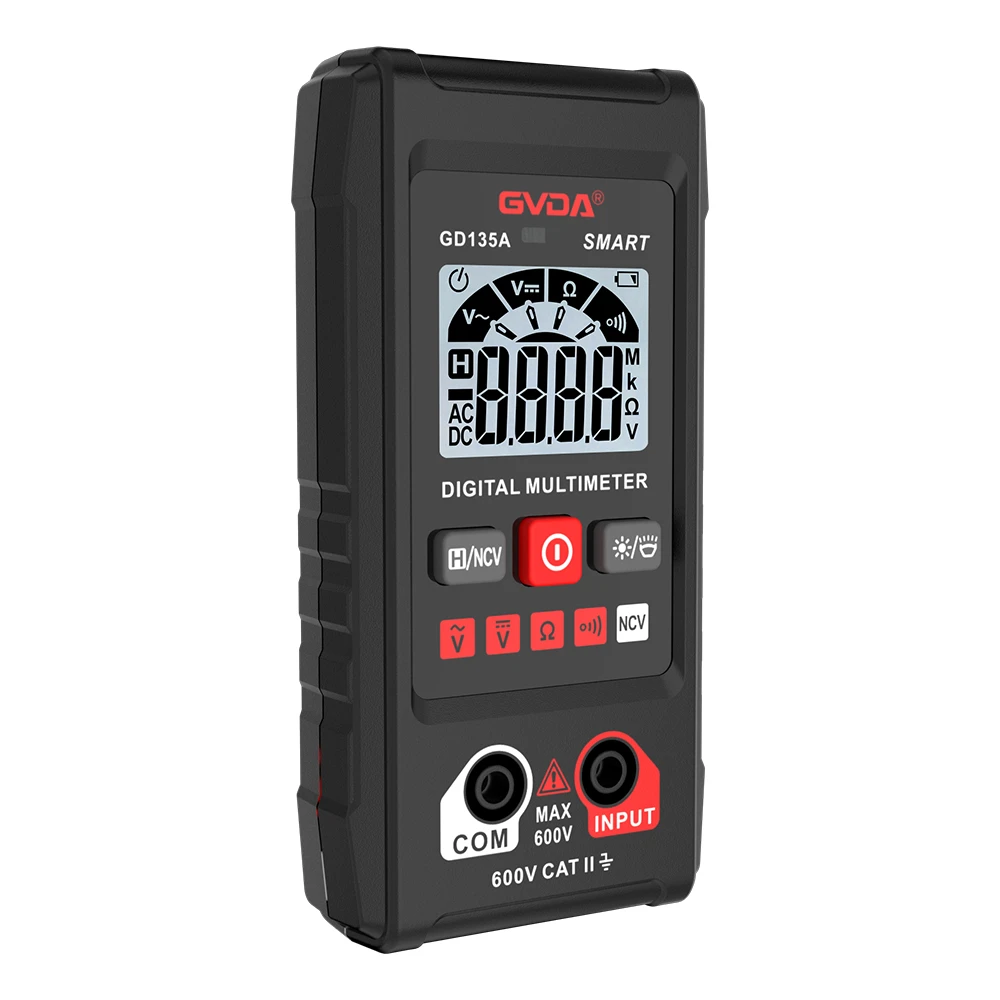

(1) O vazamento na linha é relativamente simples de medir. A corrente medida pelo multímetro é ligada em série na linha ou equipamento. Quando a carga não está conectada à fonte de alimentação, a linha é conectada diretamente em série na extremidade inferior da saída do disjuntor da fonte de alimentação (o conector da linha precisa ser desconectado). Na saída do disjuntor e no conector de linha, observe que o multímetro digital comum inicialmente define a faixa de corrente um pouco mais alta. A imagem acima mostra que o multímetro que uso alterna automaticamente o intervalo. O valor da corrente medido neste momento é a corrente de fuga na linha.
Medir vazamentos de equipamentos elétricos é muito problemático, pois a instalação de invólucros de equipamentos elétricos é basicamente um dispositivo mecânico aterrado. Se você usar um multímetro para medir vazamentos, será necessário esvaziar o equipamento elétrico. Quando o equipamento estiver ligado, utilize um multímetro para conectar uma extremidade ao terra e a outra extremidade. Uma extremidade está em contato com equipamentos elétricos. Neste momento, a corrente medida pelo multímetro é a corrente de fuga.
(2) Como usar um multímetro digital para medir o fio energizado no circuito? Primeiro, configure o multímetro digital para a faixa CA ~ 750 V, use o fio de teste vermelho ou o fio de teste preto do multímetro e enrole-o em sua mão de 3 a 5 vezes. Outro cabo de teste é inserido ou entra em contato com a cabeça da estaca de metal ou soquete do condutor.
