Como usar um multímetro para verificar curto-circuito, curto-circuito e vazamento

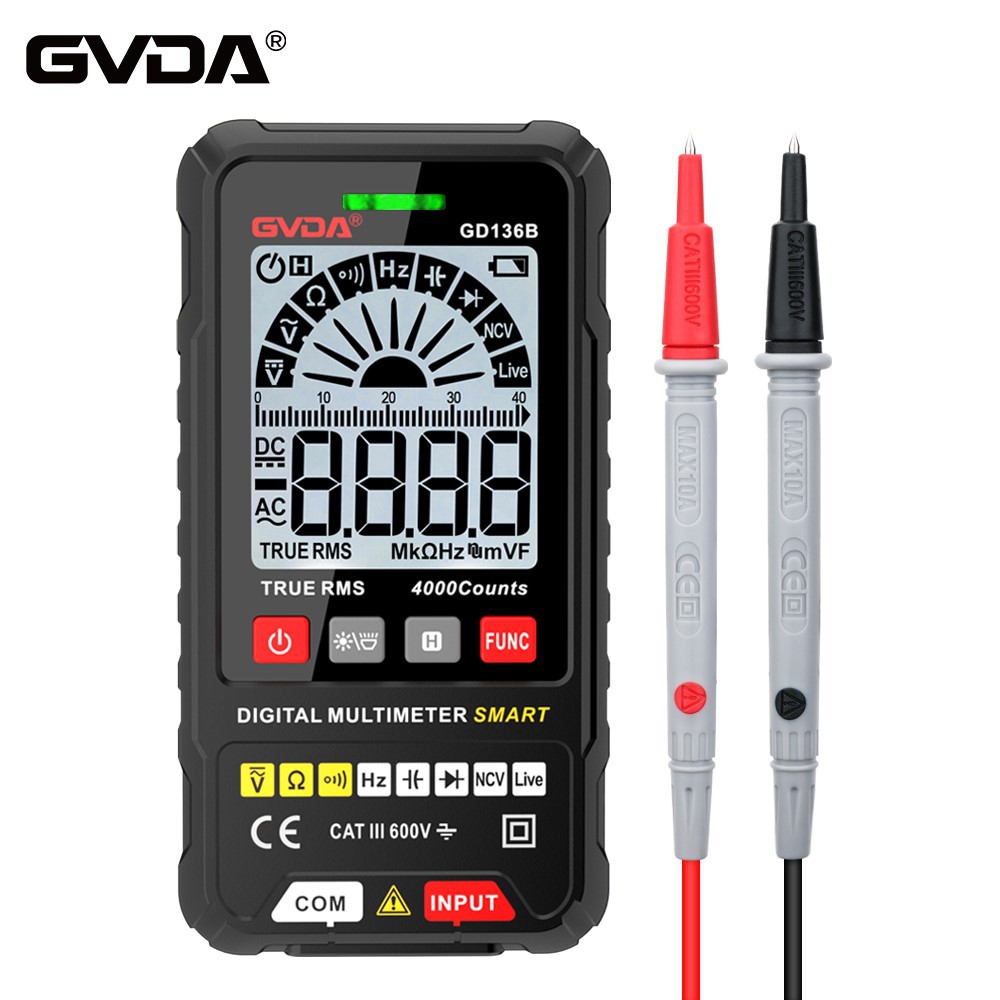

Hoje vou trazer para vocês as habilidades essenciais de um eletricista, utilizando um multímetro para verificar curtos-circuitos, curtos-circuitos e vazamentos. Os instrumentos comumente usados por eletricistas incluem multímetros, amperímetros, megôhmetros, medidores de resistência de aterramento, pontes elétricas, etc. Entre eles, os multímetros são os mais utilizados na manutenção diária de eletricistas. Os multímetros têm muitas funções, como medir corrente, resistência, tensão, diodos, transistores, capacitância, indutância, temperatura, etc.
Verifique o curto-circuito com multímetro
Um “curto-circuito” significa que as duas extremidades da fonte de energia estão diretamente conectadas por um fio. Usar um multímetro para verificar se há um curto-circuito significa, na verdade, medir a resistência para determinar se o circuito está conectado. Como a faixa de resistência do multímetro não pode ser medida enquanto a alimentação estiver ligada, a medição da resistência deve ser realizada quando a alimentação estiver desligada.
Método de julgamento: primeiro desconecte a fonte de alimentação para garantir que não haja eletricidade e, em seguida, use a faixa de resistência do multímetro para medir ambas as extremidades do objeto que está sendo medido. Em circunstâncias normais, existe um certo valor de resistência. Se a resistência medida for zero, significa que o objeto que está sendo medido está em curto-circuito. Você também pode usar o modo de campainha ou o modo de diodo do multímetro para medir ambas as extremidades do objeto em teste quando a energia estiver desligada. Se soar um bipe agudo, significa que o objeto em teste está em curto-circuito.
Nota: Se a resistência medida tiver um determinado valor, mas for muito pequena, é provável que tenha ocorrido um curto-circuito, causado pela resistência de contato. Às vezes encontramos essa situação durante a medição. Por exemplo, se você pressionar um pouco mais a caneta do multímetro, o resultado medido ficará menor; se você relaxar um pouco a caneta de teste, o resultado medido ficará maior. Isso ocorre porque os cabos de teste e o fio em teste não estão conectados corretamente e a resistência de contato do ponto de conexão também é medida. Para reduzir ao máximo os erros de medição e restaurar a autenticidade dos resultados. Portanto, as pontas de prova e os fios do objeto sob teste devem estar firmemente conectados durante a medição; se o fio sob teste estiver gravemente corroído ou oxidado, a camada de óxido na superfície do condutor deve ser raspada. (Em circunstâncias normais, o cobre é amarelo dourado brilhante e, depois de oxidado, fica preto fosco; o mesmo se aplica aos fios de alumínio)
Verifique a interrupção do circuito com multímetro
Depois de saber como usar um multímetro para testar curto-circuito, o teste de circuito aberto é muito simples.
Método de julgamento: primeiro desconecte a fonte de alimentação para garantir que não haja energia e, em seguida, use a faixa de resistência do multímetro para medir ambas as extremidades da linha. Em circunstâncias normais, a resistência é zero ou possui um determinado valor de resistência. Se a resistência medida for infinita, significa que não há conexão nas duas pontas da linha, ou seja, ocorreu um circuito aberto. Você também pode usar a configuração da campainha ou do diodo de um multímetro para testar ambas as extremidades da linha quando a energia estiver desligada. Se houver um zumbido, significa que a linha está conectada; pelo contrário, se não houver som, significa que a linha em teste pode estar em curto-circuito.
Nota: A resistência em ambas as extremidades do fio é zero (ou próxima de zero) em circunstâncias normais; o equipamento elétrico tem uma certa resistência em circunstâncias normais, mas a resistência específica depende de si mesma. Portanto, para determinar se o circuito ou equipamento elétrico está aberto, é melhor usar um resistor de grande alcance. Porque a resistência de alguns equipamentos elétricos é muito grande, como as lâmpadas economizadoras de energia, que não podem ser medidas com um alcance pequeno.
Multímetro para medir vazamento
Em primeiro lugar, temos que pensar numa questão: Qual a diferença entre vazamento de equipamento e condições normais? Em circunstâncias normais, a linha neutra do equipamento elétrico é isolada e não tem conexão com a carcaça do equipamento. Uma vez que o isolamento do equipamento elétrico seja danificado, por exemplo, o fio neutro ou fio energizado é conectado ao invólucro, a corrente fluirá para o invólucro, tornando-o eletrificado. Portanto, você pode determinar se o equipamento elétrico está vazando medindo se o fio neutro ou o fio energizado está conectado ao invólucro.
Método de julgamento: primeiro desconecte a fonte de alimentação para garantir que não haja eletricidade, ajuste a engrenagem para a faixa máxima da engrenagem de resistência e, em seguida, use um multímetro para medir a resistência entre o fio neutro (ou fio energizado) e a carcaça ( ou o fio terra conectado ao invólucro). Em circunstâncias normais, o valor da resistência deve ser infinito. Se um determinado valor de resistência for medido, significa que há vazamento.
Observação: Um multímetro para medir vazamento é adequado apenas para situações em que o vazamento é muito sério, como quando o fio neutro ou o fio energizado toca a caixa de metal. Vazamentos causados por resistência de isolamento insuficiente não podem ser detectados, como quando a pele do fio está envelhecendo, mas ainda tem uma certa capacidade de isolamento. Como a bainha do fio tem uma certa resistência de isolamento, ela não é condutora em baixa tensão, mas ocorrerá vazamento quando a tensão for alta. Se você quiser medir com precisão se o circuito ou equipamento está vazando, você precisa usar um equipamento mais profissional---um megômetro (megger).
