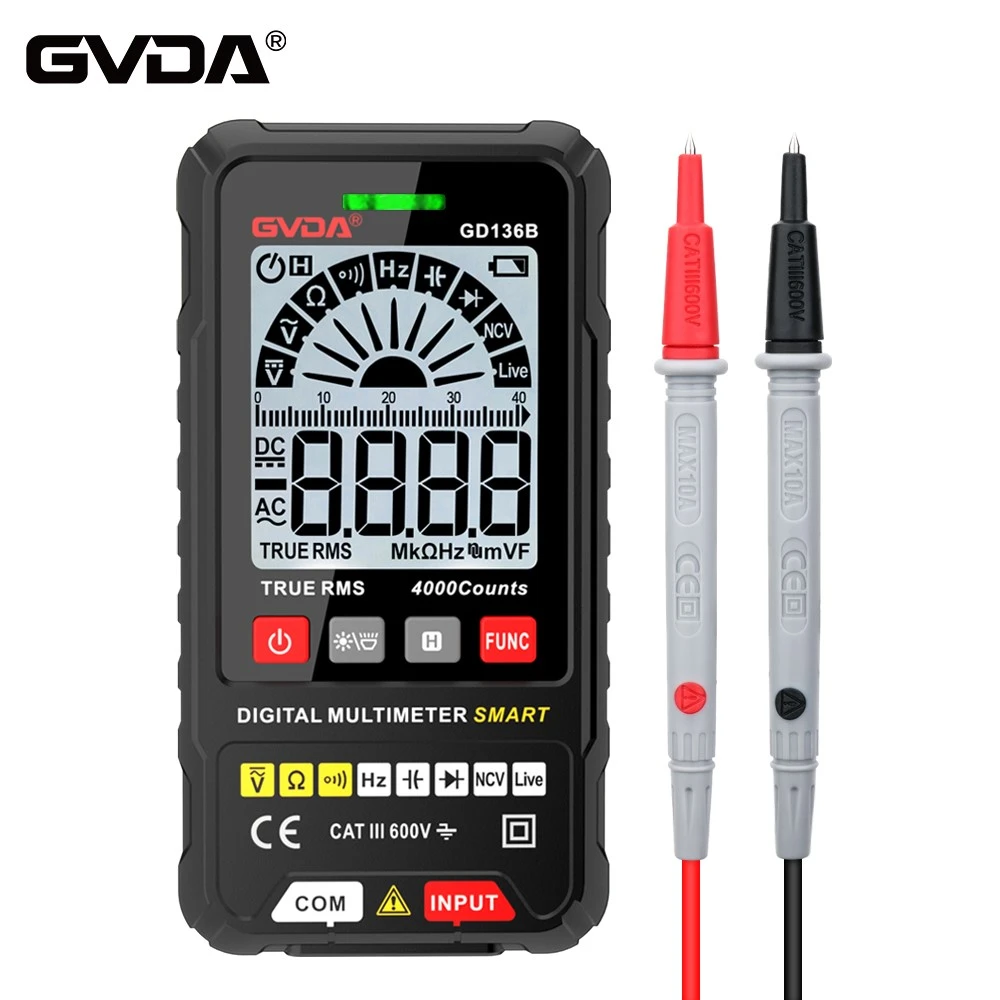

Como usar melhor um multímetro?
Para leitores e projetistas relacionados, medir os pinos de um triodo com um multímetro não é mais uma tarefa difícil. No entanto, na verdade, um multímetro pode não apenas medir o triodo, mas também determinar seu estado de funcionamento. Este artigo explica em detalhes os problemas relevantes do uso de um multímetro para detectar o estado de funcionamento de um triodo.
Por exemplo, se um amplificador de potência não tiver saída e a tensão entre a base e o emissor de um dos triodos medida com um multímetro for 0V (medida na placa de circuito), isso significa que o triodo está danificado? Com base nas condições fornecidas, é impossível julgar se o triodo está quebrado com base nos dados existentes. Dois pontos precisam ser observados aqui: se a saída do amplificador de potência garante que este triodo atue como um amplificador ou uma chave. Além disso, se funcionar como um amplificador, o circuito de polarização da válvula deve primeiro ser verificado (se não houver circuito de polarização, a base da válvula deve ser negativa durante a operação normal).
Então, um multímetro pode determinar o 好坏 (bom ou ruim) de um triodo em uma placa de circuito? Quais são as tensões em cada pólo quando o triodo está trabalhando em diferentes estágios, como amplificação, saturação e corte? Obviamente, este método só pode ser usado como referência. Também é necessário detectar a resistência online com a alimentação desligada e até mesmo remover o triodo para re-detecção com multímetro. Quanto às tensões em cada pólo do triodo:
No estado de amplificação: Uc》Ub》Ue (PNP) ou (Ue》Ub》Uc (NPN). Em outras palavras, a junção do emissor é polarizada diretamente-e a junção do coletor é polarizada reversa-.
No estado de saturação: a junção do emissor é polarizada diretamente-; a junção do coletor é polarizada diretamente-.
No estado de corte: a junção do emissor é polarizada-reversamente; a junção do coletor é polarizada-reversamente.
As tensões específicas são determinadas de acordo com a situação real, mas devem sempre atender às condições acima.
Ao medir a tensão entre o coletor e o emissor e está entre aproximadamente 0,3 ~ 0,6 V, o triodo está no estado de saturação.
Quando a tensão medida entre o coletor e o emissor é quase igual à tensão da fonte de alimentação, o triodo está no estado de corte.
Quando a tensão medida entre o coletor e o emissor está entre 1,0 V ~ (tensão da fonte de alimentação -1) V, o triodo está em vários estados de amplificação.
A tensão entre a base e o emissor é 0, mas não se pode concluir definitivamente que o triodo esteja danificado neste momento. Precisa ser analisado de acordo com a situação específica.
