A medição de corrente não é o mesmo que medir outras grandezas com um DMM. O método de medição de corrente contínua é conectar o multímetro digital diretamente ao circuito em teste, de modo que a corrente do circuito em teste flua diretamente para o circuito interno do multímetro. O método de medição indireta não requer a abertura do circuito e a colocação do multímetro no circuito em teste. O método indireto usa um alicate de corrente.
medição direta
1. Desligue a alimentação do circuito
2. Desconecte ou dessolde o circuito para amarrar o medidor no circuito
3. Selecione a engrenagem AC (A~), DC (A--) correspondente

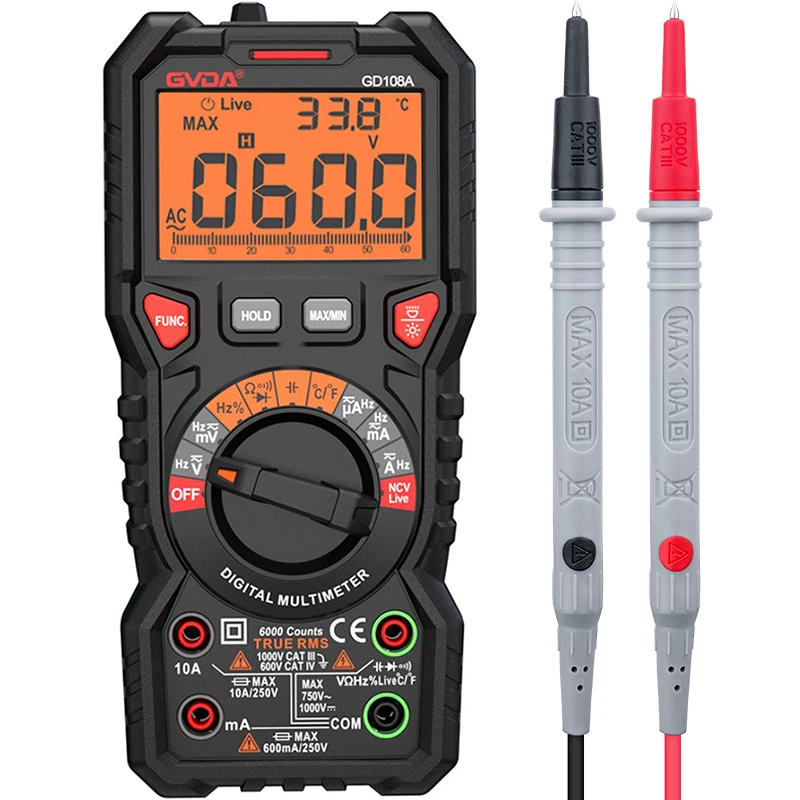

4. Insira o fio de teste preto no soquete COM e o fio de teste vermelho no conector de 10A (10A) ou no conector de 300mA (300mA). A escolha de qual jack é baseada principalmente nas medidas possíveis.
5. Conecte as pontas de prova à parte desconectada do circuito em série.
6. Ligue a alimentação do circuito
7. Observe as leituras e anote as unidades.
Nota: Ao medir DC, se a sonda de teste estiver conectada inversamente, "-" aparecerá.
proteção de entrada
Um erro comum é colocar as pontas de prova nas tomadas de corrente enquanto tenta testar a tensão. Resistores de pequeno valor em DMMs podem causar curto-circuito na fonte de tensão. Uma grande corrente flui através do multímetro digital. Se o multímetro não estiver adequadamente protegido, não só danificará o medidor e o circuito, mas também prejudicará o operador. No caso de circuitos de alta tensão (480 volts ou superior), existe um perigo maior.
Therefore, the digital multimeter should have a large enough current input protection fuse. Meters without current input fuses cannot be used in high energy circuits (>240 Vca). Usando um multímetro digital com um fusível, o fusível deve ter uma capacidade grande o suficiente.
quantidade para remover falhas de alta energia. A tensão nominal do fusível deve ser maior que a tensão máxima esperada. Por exemplo, um dos multímetros
O fusível de 20 A, 250 V não pode proteger o multímetro ao medir o circuito de 480 V. Um fusível de 20 A, 600 V pode desempenhar um papel de proteção quando o multímetro mede um circuito de 480 V.
Teste atual
Às vezes, o valor da corrente que você deseja medir excede a faixa do multímetro digital ou as condições de campo não permitem que você abra o circuito para medir a corrente. Os grampos de corrente são muito úteis ao testar em altas correntes (geralmente maiores que 2A) sem a necessidade de alta precisão. Um grampo de corrente mede a corrente ao redor do fio e a converte em um valor que um medidor digital pode manipular.
Existem duas sondas de corrente básicas: o tipo de transformador de corrente, que é usado apenas para medições CA. Sondas de efeito Hall para medição de corrente AC ou DC.
Tipo de conversor de corrente. 1 mA é geralmente usado para representar 1 amp. Um valor de corrente de 100 amperes torna-se 100 mA, que pode ser medido com segurança com um DMM. Conecte os fios aos conectores "mA" e "Com" e gire o botão seletor de função para a posição AC mA.
Sonda de efeito Hall. Use 1 milivolt para representar um valor CA ou CC de 1 amp. Por exemplo, 100 amperes de corrente CA são convertidos em 100 milivolts de tensão CA. Conecte as pontas de prova aos conectores "V" e "Com". Gire o botão de seleção de função para "V" ou "mV". Neste momento, o multímetro usa 1 milivolt para representar 1 amp de corrente.
Ao desconectar ou dessoldar um circuito para uma medição de corrente, a alimentação do circuito a ser testado deve ser desconectada. Pequenas correntes também podem ser perigosas.
Não teste tensões com pontas de prova inseridas nos orifícios de corrente. Isso pode causar danos ao relógio ou colocar em risco a segurança pessoal.
Sondas de corrente do tipo inversor, como o Fluke 80i-400. O DMM usa um display de 1mA para representar o sinal real de 1A.
A sonda de efeito Hall Fluke I-1010 pode medir correntes CA ou CC muito altas. Ele converte a corrente em sinal de tensão.
Um display de tensão de 1mV representa uma corrente real de 1A.
