Como usar um multímetro digital para determinar se uma linha está aberta ou curto-circuito
O uso de multímetros digitais agora é muito comum, desempenhando um papel importante na detecção e fiação do circuito. As três quantidades físicas mais básicas e comumente usadas para medir um multímetro são tensão, corrente e resistência. O título descreve com precisão a medição dessas três quantidades físicas básicas.

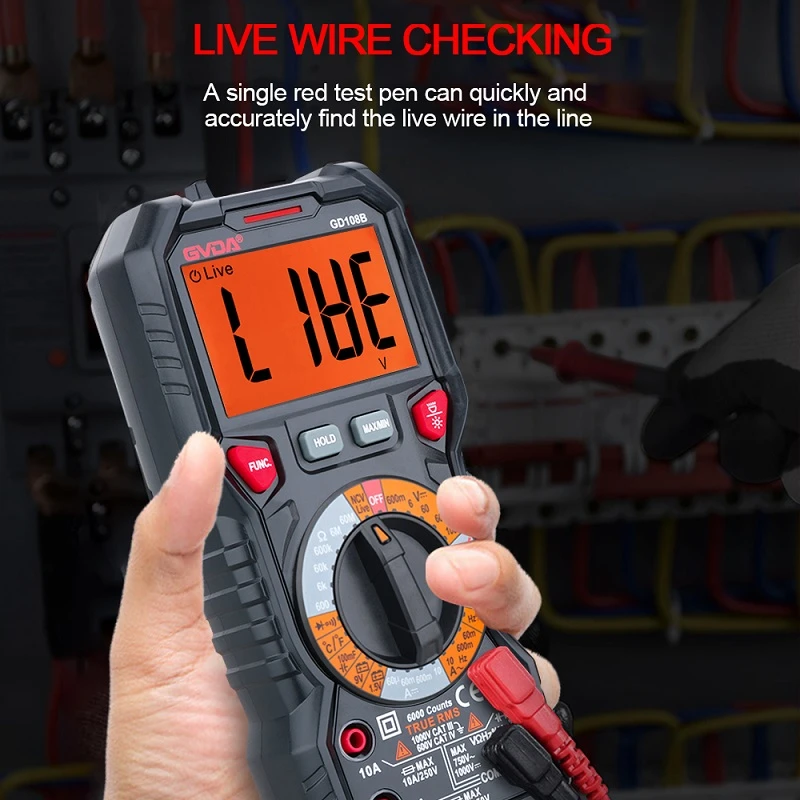

Medição da tensão
Um multímetro digital é usado para medição de tensão e, neste caso, o multímetro é equivalente a um voltímetro. Portanto, o multímetro é conectado em paralelo às duas extremidades dos componentes elétricos ou fonte de alimentação na linha. Antes da medição, é necessário determinar se a tensão medida é CA ou CC, estimar seu maior valor de tensão e selecionar a faixa de tensão CA correspondente ou a faixa de tensão CC. Se a magnitude da tensão for desconhecida, é mais seguro usar a engrenagem máxima da faixa de tensão.
Medição da corrente
Ao medir a corrente com um multímetro digital, é equivalente a um amperímetro. Portanto, conecte o multímetro em série ao circuito testado. Antes de medir a corrente, também é necessário distinguir entre a corrente direta e a corrente alternada, estimar o valor de corrente máxima da corrente e selecionar o intervalo de corrente alternado correspondente ou o intervalo de corrente direta. Se a magnitude da corrente for desconhecida, é mais seguro usar seu alcance máximo.
Determinar se o circuito está aberto ou curto circuito?
Certifique -se de que o circuito não seja eletrificado antes de realizar detecção e julgamento. Um curto -circuito é quando o fio que sai da fonte de alimentação é conectado diretamente sem passar pela carga, o que é equivalente a conectar as duas extremidades da fonte de alimentação diretamente ao fio. Se for energia CA, os fios vivos e neutros serão conectados. Nesse ponto, desde que a energia seja desligada e o nível de resistência do multímetro digital seja medido, se a resistência for muito pequena ou zero, indica que há um curto -circuito no circuito. A engrenagem da campainha do multímetro também pode ser usada e, se houver um curto -circuito, a campainha do multímetro emitirá um som de bipe.
Determinação de quebras de circuito
Os três elementos de um circuito são links de fonte de alimentação, carga e intermediários. Enquanto um dos elementos não estiver em conformidade com o circuito, ele não poderá formar um circuito. Se a fonte de alimentação for garantida ser normal, a localização do disjuntor pode estar no link de carga ou intermediário. A premissa é energizar a linha somente quando não há curto -circuito no circuito. Se houver tensão medida nas duas extremidades da carga, indica que não há circuito aberto no circuito, mas a carga será danificada. Se não houver voltagem medida nas duas extremidades da carga, indica que existe um circuito aberto no link do meio, que pode ser um circuito aberto no fio ou um circuito aberto no equipamento auxiliar.
