Como usar um alicate amperímetro para identificar pontos de falha de aterramento em redes elétricas de baixa tensão
Em redes elétricas de baixa tensão, é difícil identificar o ponto específico de falha de aterramento quando ocorre uma falha de aterramento no circuito de distribuição ou no equipamento elétrico. O método de medição de corrente de fuga usando um alicate amperímetro para determinar falhas de aterramento não requer fiação ou queda de energia e é fácil de operar, permitindo a identificação rápida e precisa do ponto de falha.

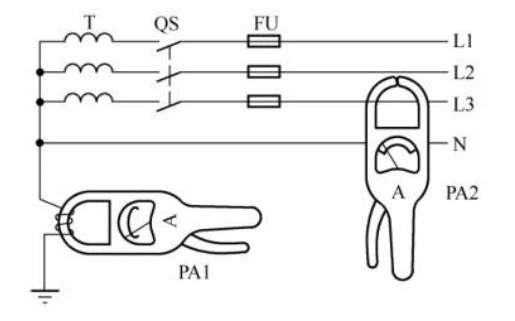

O circuito para detecção do ponto de falha de aterramento na rede elétrica de baixa tensão usando um alicate amperímetro é mostrado na figura a seguir.
Na rede de distribuição de baixa tensão, se ocorrer uma falha à terra, a fonte de alimentação pode ser testada em fases no interruptor principal de energia QS na sala de distribuição (pode ser usada a remoção temporária de outros fusíveis bifásicos) e, em seguida, um grampo tipo amperímetro (de preferência um amperímetro tipo pinça com classificação em miliamperes, ou mais algumas voltas do fio testado no núcleo de ferro da pinça) pode ser usado para conectar o fio de aterramento neutro do transformador de distribuição (conforme mostrado no amperímetro tipo pinça PA1 na figura), meça a corrente de fuga de cada circuito de fase separadamente. O circuito de fase com alta corrente de fuga pode ser classificado como um circuito com ponto de falta à terra.
Depois de determinar o circuito de fase com falta à terra, primeiro detecte a linha principal do circuito. Verifique se há algum fio aéreo quebrado ou conectado a fios, linhas telefônicas, linhas de transmissão, etc., ou se o circuito de fase defeituoso colide diretamente com a linha neutra, resultando em uma falha de curto-circuito de aterramento monofásico. Este tipo de ponto de falha de aterramento é claramente fácil de encontrar. Se a falha não for na linha principal, um amperímetro tipo alicate pode ser usado para verificar os ramais de cada fase (conforme mostrado no amperímetro tipo alicate PA2 na figura). Quando um ramal tem corrente e os outros circuitos ramificados não têm corrente, pode-se determinar que o circuito ramal com corrente tem uma falha de fuga à terra.
Posteriormente, o ramal é testado usando o "método da bissecção", que envolve encontrar um ponto de teste conveniente em cerca de metade do circuito e usar um amperímetro em forma de pinça para prender o fio de fase. Se houver corrente no ponto de teste, indica que o ponto de falha está no lado da carga do ponto de teste; Se nenhuma corrente for medida ou a corrente for muito fraca neste ponto de teste, isso indica que o ponto de aterramento está no lado da alimentação do ponto de teste. Depois de determinar em qual seção do circuito está o ponto de falha, siga o método acima para detectar e julgar a partir do meio desta seção do circuito, reduzindo gradualmente o escopo da ocorrência de falha à terra. Quando o ponto limite entre a presença e a ausência de corrente é encontrado, este é o ponto de falta à terra a ser procurado.
