Como medir a perda de fase elétrica trifásica com multímetro
A perda de fase elétrica trifásica significa que uma ou duas das linhas trifásicas não têm tensão. Quando o usuário usa eletricidade, se apenas um fio de fase for usado e acontecer de esse fio de fase estar fora de fase, o usuário final terá uma queda de energia. Se for um equipamento elétrico trifásico, ainda poderá ser usado após a falta de uma fase, mas causará instabilidade de tensão, que é fácil de subir ou cair repentinamente.
Perda de fase elétrica trifásica, o método de medição com um multímetro

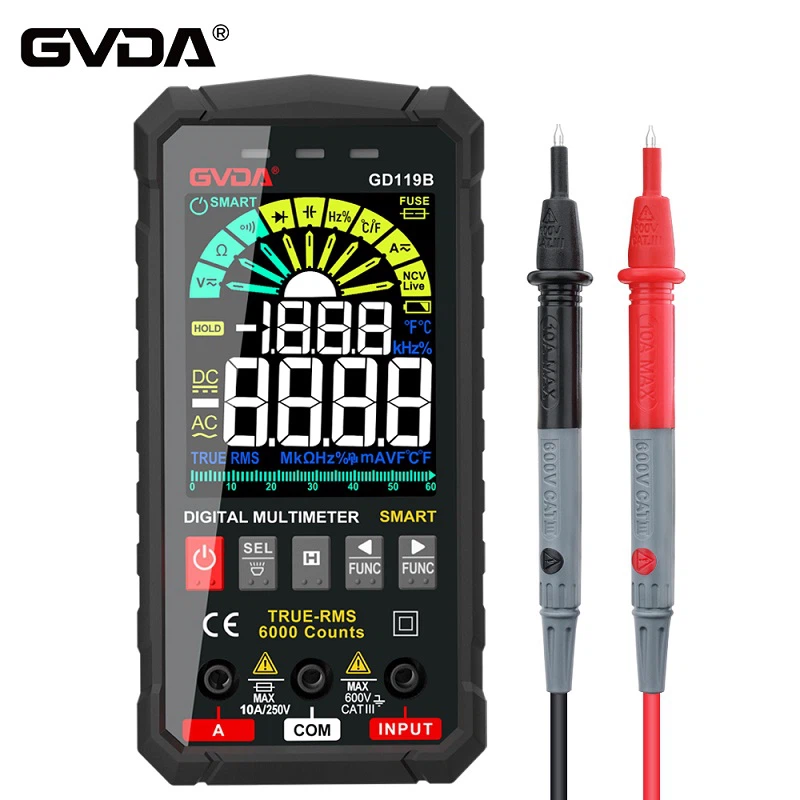

Multímetro para medir a perda de fase
Na eletricidade trifásica, a tensão da linha de fase para o solo e para a linha neutra é de 220V. Use o arquivo de tensão do multímetro para medir a tensão entre os fios trifásicos e o fio terra ou neutro em sequência. Em circunstâncias normais, deve ser cerca de 220V. Se a tensão for 0 ou muito baixa, isso prova que a linha de fase está fora de fase.
A tensão entre as linhas de fase deve ser de cerca de 380V. Meça a tensão entre AB, AC e BC sucessivamente. Se a tensão for muito menor que 380V, isso prova que pelo menos uma das duas fases medidas está defasada.
Por exemplo, se a tensão medida por AB for baixa, isso prova que pelo menos uma das duas fases A e B está defasada. Então meça BC, se a tensão estiver normal, isso prova que falta a fase A.
Precauções para medir corrente DC com multímetro
1. Realize o ajuste zero mecânico.
2. Selecione a marcha apropriada.
3. Ao usar o bloco de corrente do multímetro para medir a corrente, o multímetro deve ser conectado em série no circuito de teste, porque somente a conexão em série pode tornar a corrente que flui através do amperímetro igual à corrente do circuito derivado em teste. Ao medir, o ramal em teste deve ser desconectado e as pontas de prova vermelha e preta do multímetro devem ser conectadas em série entre os dois pontos onde a colcha é desconectada. Atenção especial deve ser dada ao fato de que o medidor de corrente pode ser conectado em paralelo no circuito de teste do quilt, o que é muito perigoso e pode queimar facilmente o multímetro.
4. Preste atenção à polaridade da eletricidade medida.
5. Uso correto de escalas e leituras.
6. Quando a faixa de corrente DC de 2,5 A é selecionada, a caneta vermelha do multímetro deve ser inserida no conector de medição de 2,5 A e a chave de faixa pode ser colocada em qualquer faixa da faixa de corrente DC.
7. Se a corrente DC medida pelo quilt for maior que 2,5A, a engrenagem de 2,5A pode ser expandida para uma engrenagem de 5A. O método é muito simples, o usuário pode conectar um resistor de 00,24 ohm entre o conector "2,5A" e o conector do cabo de teste preto, de modo que a engrenagem se torne uma engrenagem de corrente de 5A. O resistor 0.24A conectado deve ser um resistor de fio enrolado acima de 2W. Se a energia for muito pequena, ela queimará.
