Como medir vazamentos e curto-circuitos com um alicate amperímetro
Um alicate amperímetro, geralmente referindo-se a um alicate amperímetro, é usado principalmente para medir corrente sem contato direto com o circuito. Embora os alicate-manômetros não sejam projetados especificamente para medir vazamentos ou curtos-circuitos, em alguns casos, eles podem ser usados para auxiliar na detecção desses problemas de circuito. Este artigo fornecerá uma introdução detalhada sobre como usar medidores de pinça para auxiliar na detecção de vazamentos e curtos-circuitos.
O princípio básico dos relógios de fixação

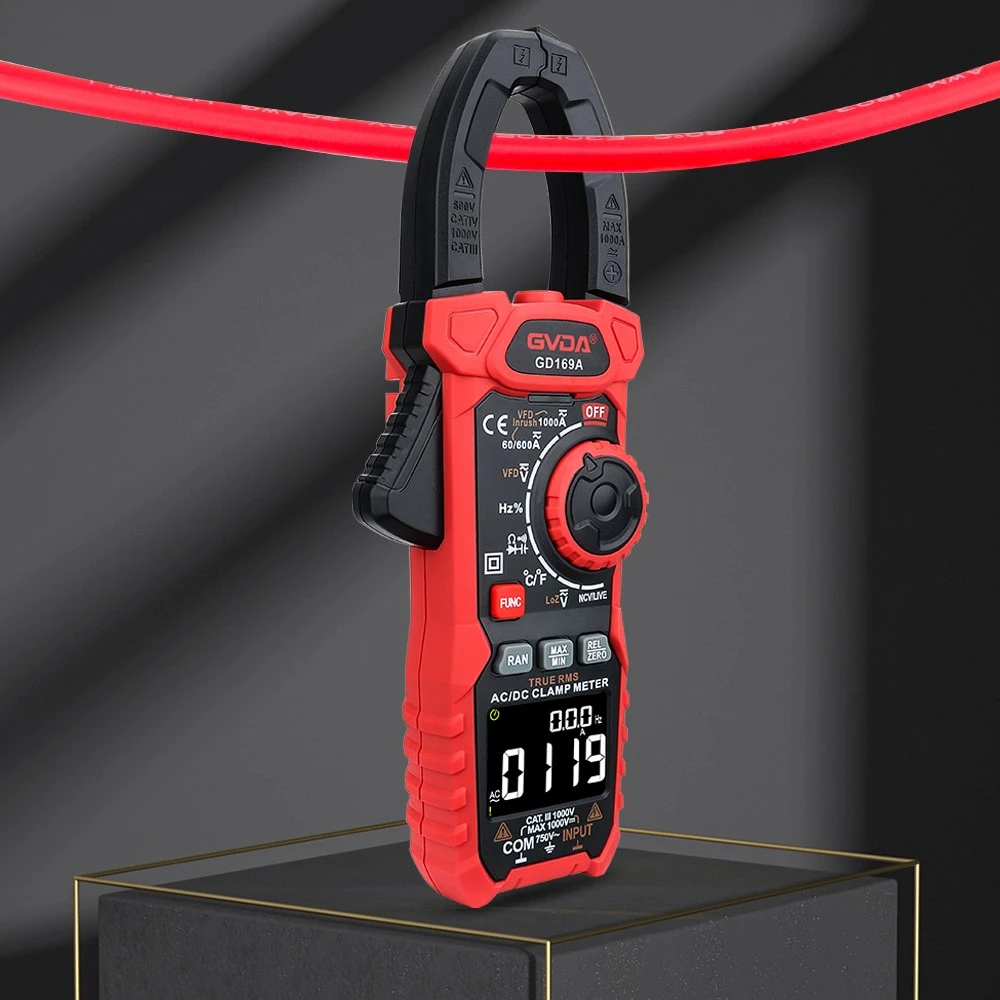

O alicate amperímetro mede a corrente no fio através de um sensor de efeito Hall. Quando a corrente passa pelas garras fechadas, o campo magnético gerado é detectado pelo sensor e então convertido em uma leitura de corrente.
Alicate amperímetro para detecção de vazamento
Vazamento geralmente se refere ao fluxo de corrente através de caminhos inesperados, como através de fios isolados que fluem para o solo. Os alicate medidores podem ajudar na detecção de vazamentos, especialmente na ausência de instrumentos profissionais de detecção de vazamentos:
1. Meça a corrente normal: Primeiro, desligue todas as cargas (equipamentos elétricos) e use um alicate amperímetro para medir a corrente da linha de energia principal, registrada como I1.
2. Ligue a carga: Em seguida, ligue a carga uma a uma e observe se a leitura no alicate medidor aumenta. Se a leitura da corrente aumentar anormalmente após a carga ser ligada, isso pode indicar que há vazamento na carga.
3. Comparando as mudanças de corrente: Em circunstâncias normais, a corrente aumentará quando a carga for ligada, mas se o aumento for muito maior que a corrente esperada da carga, pode haver vazamento.
4. Detecção do fio neutro: Se as condições permitirem, a corrente do fio neutro (fio N) pode ser medida. Numa situação ideal, a corrente da linha deve ser igual à corrente do fio neutro. Se os dois não forem iguais, pode indicar que há vazamento no sistema.
Alicate amperímetro detecta curto-circuito
Um curto-circuito refere-se a uma conexão de baixa impedância entre dois pontos em um circuito que não deveria ser conectado diretamente. Os alicate medidores podem ajudar na detecção de curtos-circuitos, especialmente quando a corrente no circuito é anormalmente alta:
1. Meça a corrente normal: Na ausência de carga, use um alicate amperímetro para medir a corrente do circuito, denotada como I1. Em circunstâncias normais, esta leitura deve estar próxima de zero.
2. Observe a mudança repentina na corrente: Se a leitura da corrente I1 for anormal sem carga, ou se a corrente aumentar rapidamente para um valor alto ao aumentar a carga, isso pode indicar um curto-circuito no circuito.
3. Detecção de circuitos ramificados: Para sistemas de circuitos complexos, a corrente de cada circuito ramificado pode ser medida separadamente. Se a corrente de um circuito derivado estiver anormalmente alta, isso pode indicar que há um curto-circuito nesse ramal.
4. Combinado com outros testes: Os resultados de detecção do alicate amperímetro devem ser combinados com outros métodos de teste elétrico, como o uso de um multímetro para medir a resistência, a fim de localizar com mais precisão o ponto de curto-circuito.
