Como fazer a manutenção do alicate amperímetro
Um alicate amperímetro é um instrumento usado para medir a corrente de linhas elétricas em funcionamento. Ele pode medir diretamente a corrente operacional do equipamento em funcionamento sem desconectar a fonte de alimentação e as linhas. Além disso, também pode medir tensão CA e CC, resistência e passar em testes.

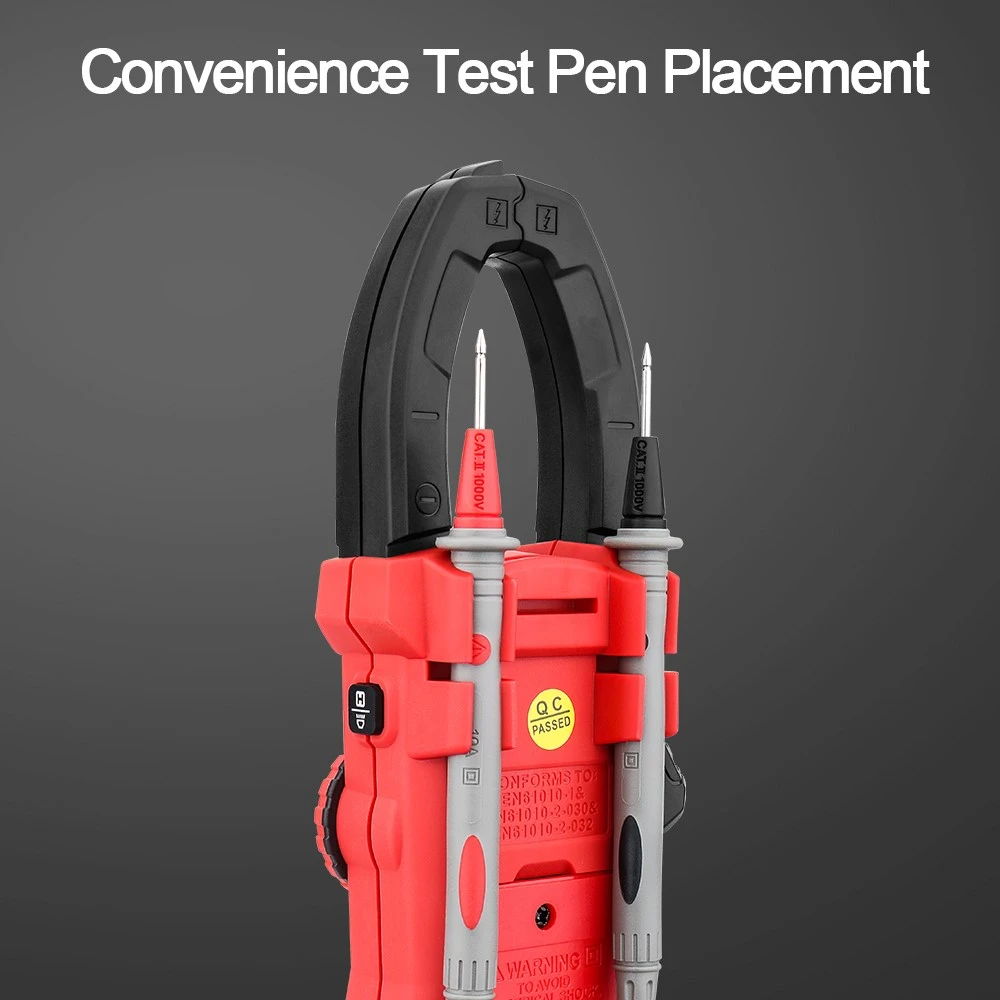

Existem muitos modelos de pinças amperímetros, mas seus formatos são basicamente semelhantes, conforme mostrado na Figura 9-13. Como usá-lo:
(1) Coisas a serem observadas ao usar um alicate amperímetro
① Antes da medição, o tamanho da corrente de medição preliminar deve ser estimado e uma faixa apropriada deve ser selecionada.
② Ao medir, o fio condutor de corrente a ser medido deve ser colocado no centro da mandíbula para evitar erros. Para a medição de condutores com baixa corrente, a fim de melhorar a precisão, se as condições permitirem, o condutor a ser medido pode ser enrolado mais algumas vezes e depois colocado nas mandíbulas para medição. O valor real da corrente é igual à leitura do medidor dividida pelo número de voltas do condutor.
③ Se ocorrer ruído durante o processo de medição, significa que há mau contato entre as mandíbulas e o fio. Você pode abrir e fechar as mandíbulas novamente. Se o ruído persistir, limpe as mandíbulas com gasolina antes de medir.
(2) Método de operação de medição
① Medição de energia CA. Gire a chave para a posição ACA1000A. Mantenha o interruptor na posição relaxada. Pressione o gatilho para abrir as mandíbulas, prenda um fio e leia o valor. Se a leitura for inferior a 200A, a chave deve ser colocada em ACA200A para melhorar a precisão da leitura.
②Medição de tensão CA e CC. Ao medir a tensão CC, coloque a chave em DCV1000. Ao medir a tensão CA, gire a chave para ACV750V e mantenha a chave em um estado relaxado. Conecte a ponta de prova vermelha ao terminal “VΩ” e a ponta de prova preta ao terminal “COM”. Em seguida, conecte as pontas de prova vermelha e preta em paralelo ao circuito em teste. O valor lido é a tensão real do circuito.
③Medição de resistência. Gire a chave para bloqueio elétrico para a faixa apropriada. Mantenha o interruptor na posição relaxada. Conecte a ponta de prova vermelha ao terminal “VΩ” e a ponta de prova preta ao terminal “COM”. Conecte as pontas de teste vermelha e preta em ambas as extremidades do resistor que está sendo medido, e o valor lido será a resistência real do resistor que está sendo medido.
Nota: Ao medir a resistência da linha, a linha deve ser desligada e o capacitor conectado ao resistor deve ser descarregado.
④Teste de continuidade. Gire a chave para a posição 200Ω, conecte a ponta de teste vermelha ao terminal "VΩ" e conecte a ponta de teste preta ao terminal "COM". Se a campainha do medidor soar, significa que a resistência entre as pontas de prova vermelha e preta é inferior a 50±2,5Ω.
