Como distinguir entre fio zero e fio energizado usando um multímetro digital

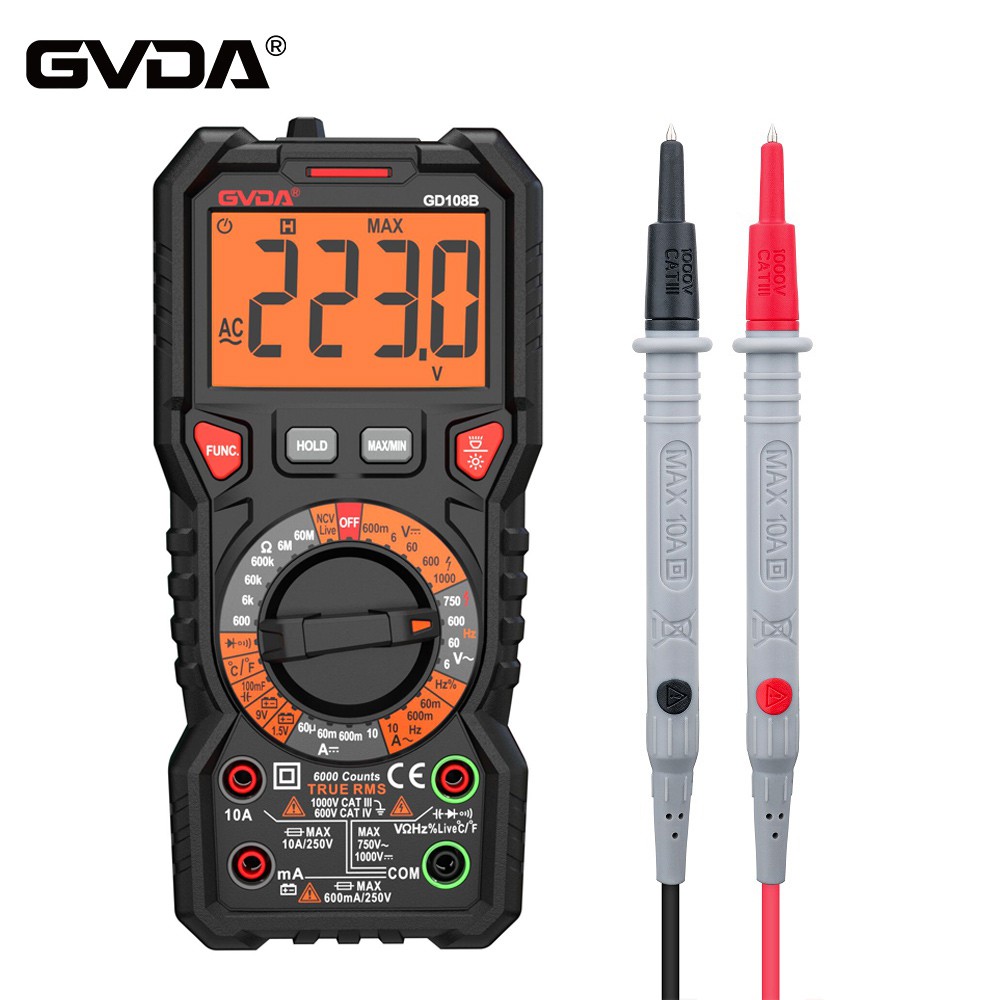

1. Primeiro, verifique o multímetro para ver se está em boas condições. Insira a sonda preta na extremidade COM e a sonda vermelha na extremidade V/R e prepare-se adequadamente.
2. Ajuste a engrenagem para AC 500V, com a ponta de prova preta aterrada (ou objeto condutor ao terra) e a ponta de prova vermelha tocando dois fios respectivamente. Verifica-se que o número no medidor mudou, indicando que o fio em torno de 220V é um fio energizado e o outro fio é um fio zero.
3. Enrole o fio da caneta preta três vezes em volta da mão, lembre-se de não tocar na caneta com a mão. A caneta vermelha entra em contato com os dois fios respectivamente, e o número no relógio que muda é um fio energizado e o outro é um fio zero. (Pequena experiência: Em geral, quando uma extremidade de um medidor digital é suspensa e a outra extremidade entra em contato com um fio, há um display digital fraco indicando que é um fio energizado. Caso contrário, é um fio zero. )
Resumindo, medir o fio zero e o fio energizado é muito fácil. Então, vamos falar sobre como distinguir o fio energizado, o fio terra e o fio zero?
1. Defina o multímetro digital para a faixa de tensão CA de 500 V, primeiro conecte uma das pontas de prova ao terra e, em seguida, conecte a outra ponta de prova a um dos outros fios. Se a tensão for exibida em torno de 180-230V, é um fio energizado. Use esta ponta de prova para medir o outro fio e, se a tensão estiver em torno de dezenas de volts, é um fio zero. Se houver apenas alguns volts de variação ou nenhuma alteração, este é o fio terra.
2. Em termos de cor, de acordo com os regulamentos nacionais, amarelo, verde e vermelho são as linhas de fase, azul é a linha zero e amarelo e verde são as linhas de terra.
Como usar um multímetro para medir pontos de ruptura de cabos
Quando há uma falha de fio quebrado dentro de um cabo ou cabo, a localização exata do fio quebrado é difícil de determinar devido ao envolvimento da camada de isolamento externo. Usar um multímetro digital pode resolver esse problema facilmente.
Método específico: Conecte uma extremidade do fio quebrado (cabo) ao fio energizado da rede elétrica de 220V e suspenda a outra extremidade no ar. Puxe o multímetro digital para a posição AC2V, começando pela extremidade de conexão do fio energizado do fio (cabo), segure a ponta da ponta de prova preta com uma mão e mova lentamente a ponta de prova vermelha ao longo do isolamento do fio com a outra mão . Neste momento, o valor da tensão exibido na tela é de cerca de 0,445V. Quando a ponta de prova vermelha se move para uma determinada posição, a tensão exibida na tela cai repentinamente para algumas dezenas de volts (cerca de um décimo da tensão original) e cerca de 15 cm à frente (a partir do final da conexão do fio energizado) de essa posição é onde o ponto de interrupção do fio (cabo) está localizado.
Ao usar este método para verificar o fio de blindagem, se apenas o fio do núcleo estiver quebrado e a camada de blindagem não estiver quebrada, então este método é impotente.
