Como projetar uma fonte de alimentação regulada por CD com uma tensão de saída de 81 volts
Depende do objetivo de 81V DC, incluindo o coeficiente de ondulação da saída CC, precisão da estabilização da tensão CC, potência de saída e assim por diante.
Se os requisitos para o coeficiente de Bowen e a precisão da estabilização da tensão CC não forem altos, a abordagem de menor custo é usar um transformador com uma saída de 110V para substituí -lo por um transformador por uma saída de 68V e depois passá -lo através da retificação completa da ponte e do circuito de filtragem do tipo π.

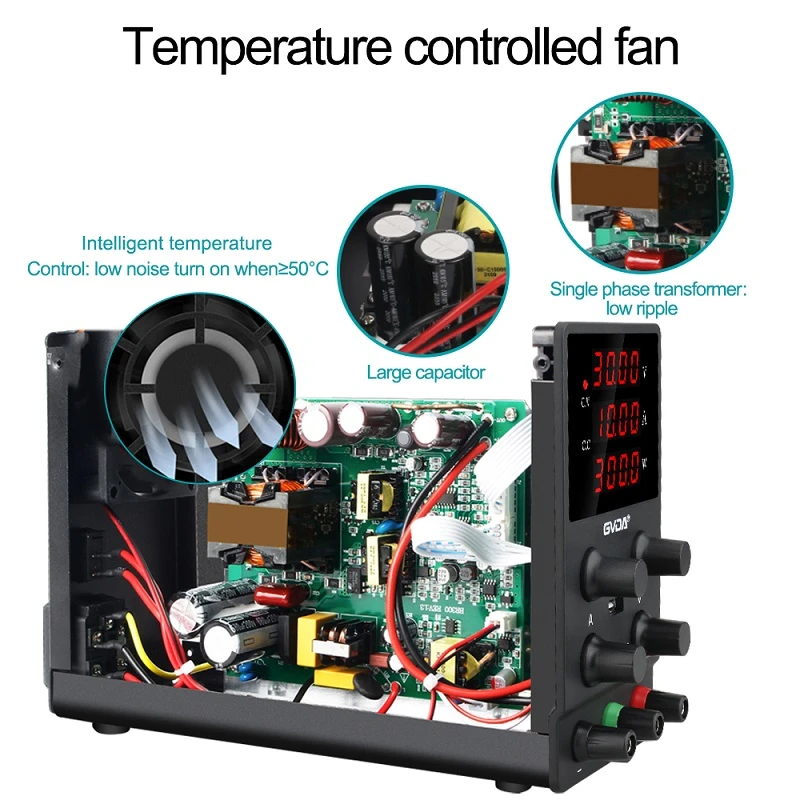

Especificações técnicas da fonte de alimentação estabilizada por DC
Os indicadores técnicos da fonte de alimentação estabilizados por DC podem ser divididos em duas categorias: um são indicadores característicos, que refletem as características inerentes à fonte de alimentação estabilizada por DC, como tensão de entrada, tensão de saída, corrente de saída e faixa de regulação da tensão de saída; Outro tipo são os indicadores de qualidade, que refletem as vantagens e desvantagens das fontes de alimentação estabilizadas com DC, incluindo estabilidade, resistência interna equivalente (resistência à saída), tensão da ondulação e coeficiente de temperatura.
1. Indicadores característicos
(1) Faixa de tensão de saída
A faixa de tensão de saída que pode funcionar normalmente nas condições de trabalho de uma fonte de alimentação estabilizada por DC. O limite superior deste indicador é determinado pela tensão máxima de entrada e pela diferença de tensão de entrada de entrada mínima, enquanto seu limite inferior é determinado pelo valor da tensão de referência dentro da fonte de alimentação estabilizada por DC.
(2) diferença de tensão de saída máxima de entrada
Este indicador representa a diferença máxima de tensão permitida entre entrada e saída em condições operacionais normais da fonte de alimentação estabilizada por DC, e seu valor depende principalmente do indicador de tensão de resistência do transistor de ajuste interno da fonte de alimentação estabilizada por DC.
(3) diferença de tensão de saída mínima
Este indicador representa a diferença de tensão mínima entre a entrada e a saída necessária para garantir a operação normal de uma fonte de alimentação estabilizada por DC.
(4) Faixa de corrente de carga de saída
