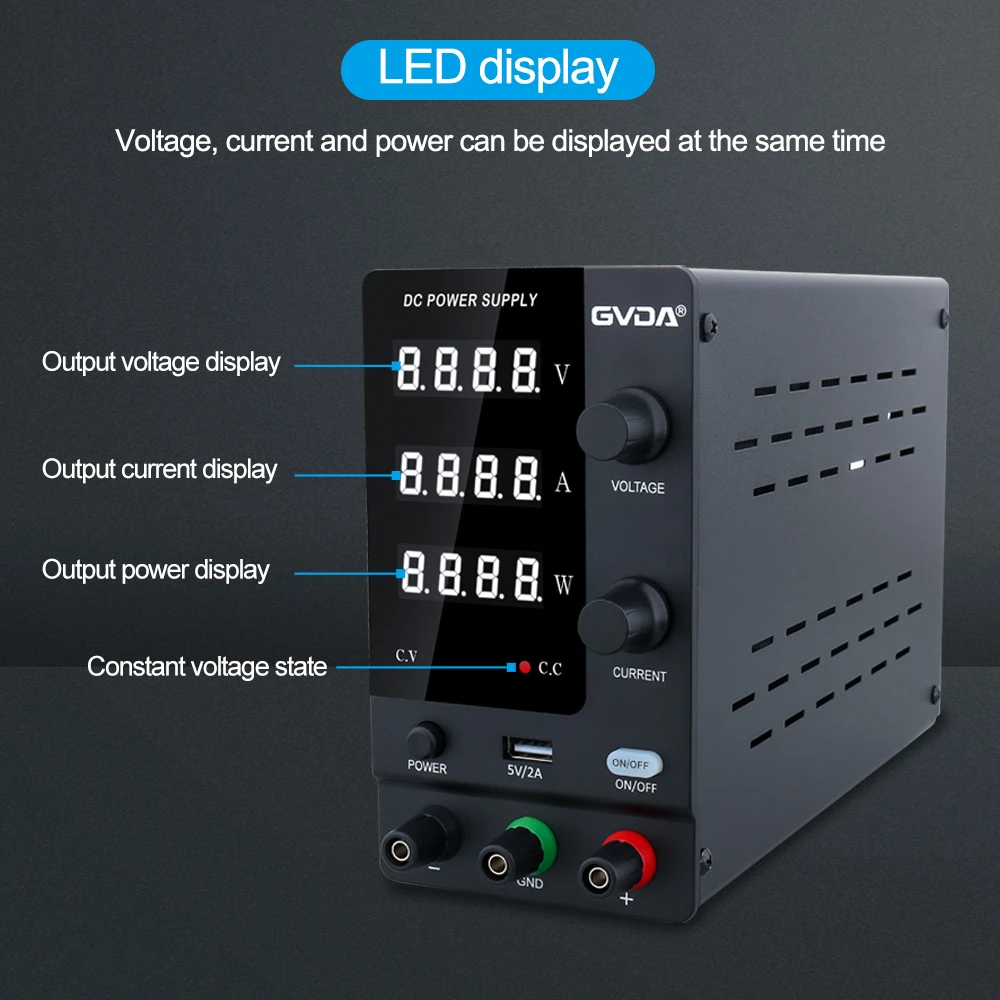

1. Definição e classificação da fonte de alimentação CC regulada
A fonte de alimentação regulada DC também é chamada de estabilizador de tensão DC. Sua tensão de alimentação é principalmente tensão CA. Quando a tensão da fonte de alimentação CA ou a resistência da carga de saída muda, a tensão de saída direta do regulador pode permanecer estável. Os parâmetros do regulador de tensão incluem estabilidade de tensão, coeficiente de ondulação e velocidade de resposta. O primeiro representa o impacto das mudanças na tensão de entrada na tensão de saída. O coeficiente de ondulação indica a magnitude da componente CA na tensão de saída nas condições nominais de operação; o último indica o tempo necessário para que a tensão volte ao valor normal quando a tensão de entrada ou a carga mudam bruscamente. A fonte de alimentação regulada DC é dividida em dois tipos: tipo de condução contínua e tipo de comutação. O primeiro usa um transformador de frequência de energia para alterar a tensão CA monofásica ou trifásica para um valor apropriado, então a retifica e filtra para obter uma fonte de alimentação CC instável e, em seguida, obtém uma tensão estável (ou corrente) através de uma tensão circuito estabilizador.
Esse tipo de fonte de alimentação possui linhas simples, pequenas ondulações e baixa interferência mútua, mas possui grande volume, muitos consumíveis e baixa eficiência (geralmente inferior a 40% a 60%). O último ajusta a tensão de saída alterando a relação de tempo on-off do elemento de ajuste (ou interruptor), de modo a obter a regulação da tensão. Este tipo de fonte de alimentação tem baixo consumo de energia e uma eficiência de cerca de 85 por cento, mas suas desvantagens são grandes ondulações e grande interferência mútua. Portanto, desenvolveu-se rapidamente desde a década de 1980.
A fonte de alimentação regulada DC pode ser dividida em:
(1) Tipo de retificação controlada. A tensão de saída é ajustada alterando o tempo de condução do tiristor.
(2) Tipo de corte. A entrada é uma tensão CC instável e a CC pulsante unidirecional é obtida alterando a relação on-off do circuito do interruptor e, em seguida, uma tensão CC estável é obtida após a filtragem.
(3) Tipo de conversor. A tensão CC instável é primeiro transformada em CA de alta frequência pelo inversor e, em seguida, transformada, retificada e filtrada, e a nova tensão de saída CC é amostrada e a frequência operacional do inversor é controlada por feedback para atingir o objetivo de estabilizar a tensão CC de saída.
Em segundo lugar, o uso de fonte de alimentação DC
A fonte de alimentação regulada CA é usada na estabilização de tensão e proteção de produtos modernos de alta tecnologia, como computadores e seus dispositivos periféricos, instrumentos eletrônicos médicos, equipamentos de comunicação e transmissão, equipamentos eletrônicos industriais e linhas de produção automáticas.
A fonte de alimentação regulada DC é amplamente utilizada na fonte de alimentação DC para defesa nacional, pesquisa científica, faculdades, laboratórios, empresas industriais e de mineração, eletrólise, galvanoplastia, equipamentos de carregamento, etc.
(1) Pode ser usado para envelhecimento de vários equipamentos eletrônicos, como envelhecimento de placas PCB, envelhecimento de eletrodomésticos, envelhecimento de vários produtos de TI, envelhecimento de CCFL, envelhecimento de tubos de lâmpadas
(2) É adequado para envelhecimento e teste de componentes eletrônicos que requerem temporização automática e contagem automática do número de ciclos
(3) Envelhecimento do pulso do capacitor eletrolítico
(4) Testes experientes de resistores, relés, motores, etc.
(5) A máquina inteira está madura; teste de desempenho de componentes eletrônicos, teste de rotina.
