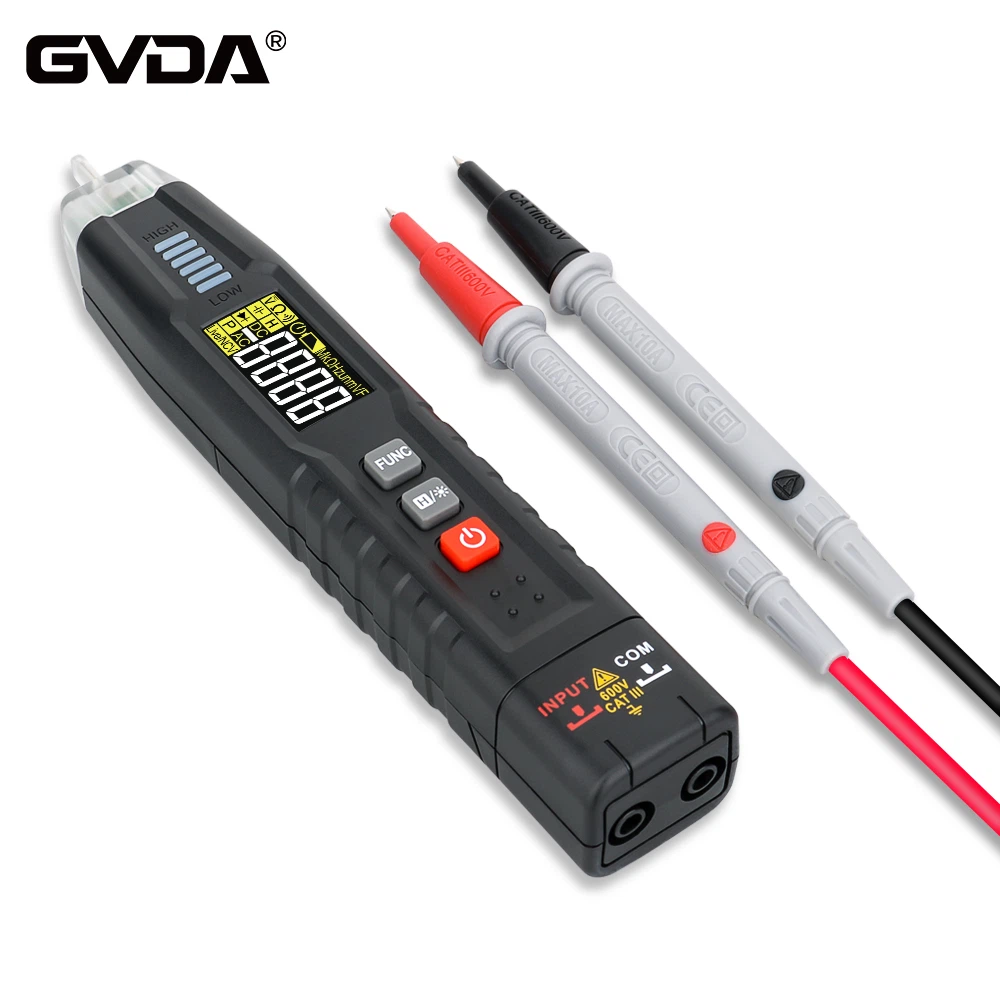

Detecção de capacitores eletrolíticos com multímetro
A. Como a capacitância de um capacitor eletrolítico é muito maior do que a de um capacitor fixo geral, durante a medição, uma faixa apropriada deve ser selecionada de acordo com as diferentes capacitâncias. De acordo com a experiência, geralmente, para capacitores entre 1 e 47μF, a engrenagem R×1k pode ser usada para medição, e para capacitores maiores que 47μF, a engrenagem R×100 pode ser usada para medição.
B. Conecte a ponta de teste vermelha do multímetro ao pólo negativo e a ponta de teste preta ao pólo positivo. No momento do contato, o ponteiro do multímetro desvia um grande grau para a direita (para a mesma engrenagem de resistência, quanto maior a capacitância, maior a amplitude de oscilação) e, em seguida, gira gradualmente de volta para a esquerda até parar em uma determinada posição. O valor da resistência neste momento é a resistência de vazamento direta do capacitor eletrolítico, e esse valor é ligeiramente maior que a resistência de vazamento reversa. A experiência prática mostra que a resistência de vazamento de um capacitor eletrolítico geralmente deve estar acima de várias centenas de kΩ, caso contrário, ele não poderá funcionar corretamente. Durante o teste, se não houver fenômeno de carga nos sentidos direto e reverso, ou seja, o ponteiro do medidor não se move, indica que a capacitância desapareceu ou há um circuito interno aberto; se o valor da resistência medida for muito pequeno ou zero, indica que o capacitor tem uma grande corrente de fuga ou foi quebrado e danificado e não pode mais ser usado.
C. Para capacitores eletrolíticos com marcações pouco claras nos pólos positivo e negativo, o método de medição da resistência de vazamento mencionado acima pode ser usado para discriminação. Ou seja, primeiro meça a resistência de vazamento arbitrariamente, lembre-se de seu tamanho, depois troque as pontas de teste e meça outro valor de resistência. Nas duas medições, a medição com maior valor de resistência é o método de conexão direta, ou seja, a ponta de prova preta é conectada ao pólo positivo e a ponta de prova vermelha é conectada ao pólo negativo.
D. Use a engrenagem de resistência do multímetro e adote o método de carregar o capacitor eletrolítico nas direções direta e reversa. De acordo com o tamanho da oscilação do ponteiro para a direita, a capacitância do capacitor eletrolítico pode ser estimada.
Detecção de capacitores variáveis
A. Gire suavemente o eixo giratório com a mão e ele deve ficar muito suave. Não deve haver sensação de frouxidão e aperto ou mesmo fenômeno de bloqueio. Quando o eixo giratório é empurrado para frente, para trás, para cima, para baixo, para a esquerda e para a direita, o eixo giratório não deve apresentar um fenômeno solto.
B. Gire o eixo rotativo com uma mão e toque suavemente a borda externa do grupo de placas móveis com a outra mão. Não deve haver nenhuma sensação de frouxidão. Um capacitor variável com mau contato entre o eixo giratório e a placa móvel não pode mais ser usado.
C. Ajuste o multímetro para a marcha R×10k. Com uma mão, conecte os dois cabos de teste aos terminais da placa móvel e à placa fixa do capacitor variável, respectivamente. Com a outra mão, gire lentamente o eixo giratório para frente e para trás várias vezes, e o ponteiro do multímetro não deve se mover na posição infinita. Durante o processo de rotação do eixo rotativo, se o ponteiro às vezes apontar para zero, indica que há um ponto de curto-circuito entre a placa móvel e a placa fixa; se em um determinado ângulo a leitura do multímetro não for infinita, mas mostrar um determinado valor de resistência, indica que há um fenômeno de vazamento entre a placa móvel e a placa fixa do capacitor variável.
