Método de medição de tensão de trabalho DC para julgar se o capacitor é bom ou ruim

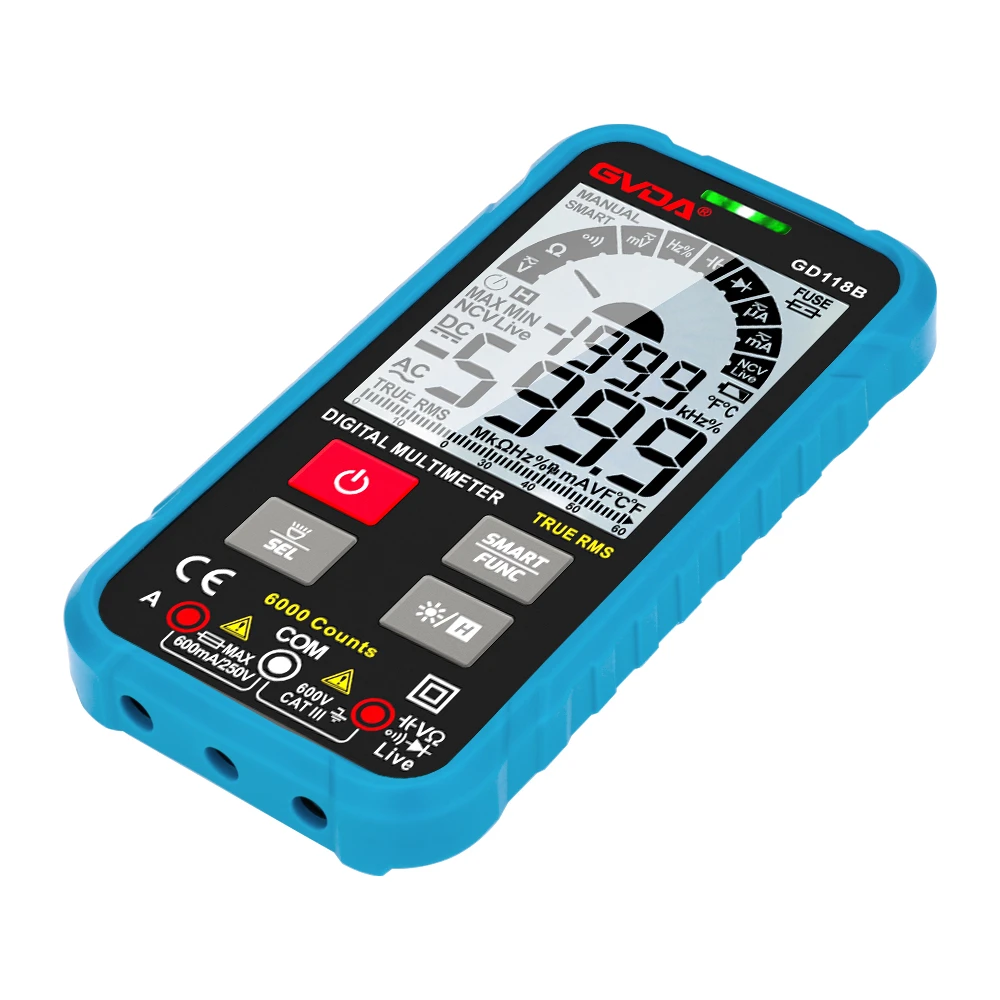

Esta é uma maneira de medir a tensão da fonte de alimentação CC e a tensão operacional dos componentes periféricos com um bloco de tensão CC do multímetro sob a condição de ligado; detecte o valor da tensão CC de cada pino do IC para o terra e compare-o com o valor normal e, em seguida, comprima a faixa de falha. Localize o componente danificado. Preste atenção aos seguintes oito pontos ao medir:
(1) A resistência interna do multímetro deve ser grande o suficiente, pelo menos 10 vezes maior que a resistência do circuito em teste, para não causar grandes erros de medição.
(2) Normalmente gire cada potenciômetro para a posição intermediária. Se for uma TV, a fonte de sinal deve usar um gerador de sinal de barra de cores padrão.
(3) Medidas antiderrapantes devem ser tomadas para os cabos de teste ou sondas. Qualquer curto-circuito momentâneo pode facilmente danificar o CI. Os seguintes métodos podem ser adotados para evitar que a caneta de teste deslize: pegue um núcleo de válvula de bicicleta e coloque-o na ponta da caneta de teste e aumente a ponta da caneta de teste em cerca de 0,5 mm, o que pode não apenas fazer o ponta da caneta de teste em bom contato com o ponto testado, mas também evita efetivamente o deslizamento. Não será curto-circuitado mesmo que atinja um ponto vizinho.
(4) Quando a tensão medida de um determinado pino não corresponde ao valor normal, deve-se analisar se a tensão do pino tem um impacto importante na operação normal do IC e as mudanças correspondentes na tensão de outros pinos, para julgar se o IC é bom ou ruim.
(5) A tensão do pino IC será afetada pelos periféricos. Quando ocorre vazamento, curto-circuito, circuito aberto ou mudança de valor em componentes periféricos, ou o circuito periférico é conectado a um potenciômetro com resistência variável, a posição do braço deslizante do potenciômetro é diferente, o que fará com que a tensão do pino mude.
(6) Se a voltagem de cada pino do IC é normal, geralmente é considerado que o IC é normal; se a tensão de alguns pinos do IC estiver anormal, você deve começar do ponto onde o desvio do valor normal é o maior e verificar se os componentes periféricos estão com defeito. Se não houver falha, é provável que o IC seja danificado. . www.diangon.com
(7) Para dispositivos de recepção dinâmicos, como aparelhos de TV, a tensão de cada pino do IC é diferente quando há sinal ou não. Se for descoberto que a tensão do pino não deve mudar, mas muda muito, e aquela que deveria mudar com o tamanho do sinal e as diferentes posições do elemento ajustável não muda, pode-se determinar que o IC está danificado.
(8) Para um dispositivo com vários modos de trabalho, como um gravador de vídeo, a voltagem de cada pino do IC também é diferente em diferentes modos de trabalho.
