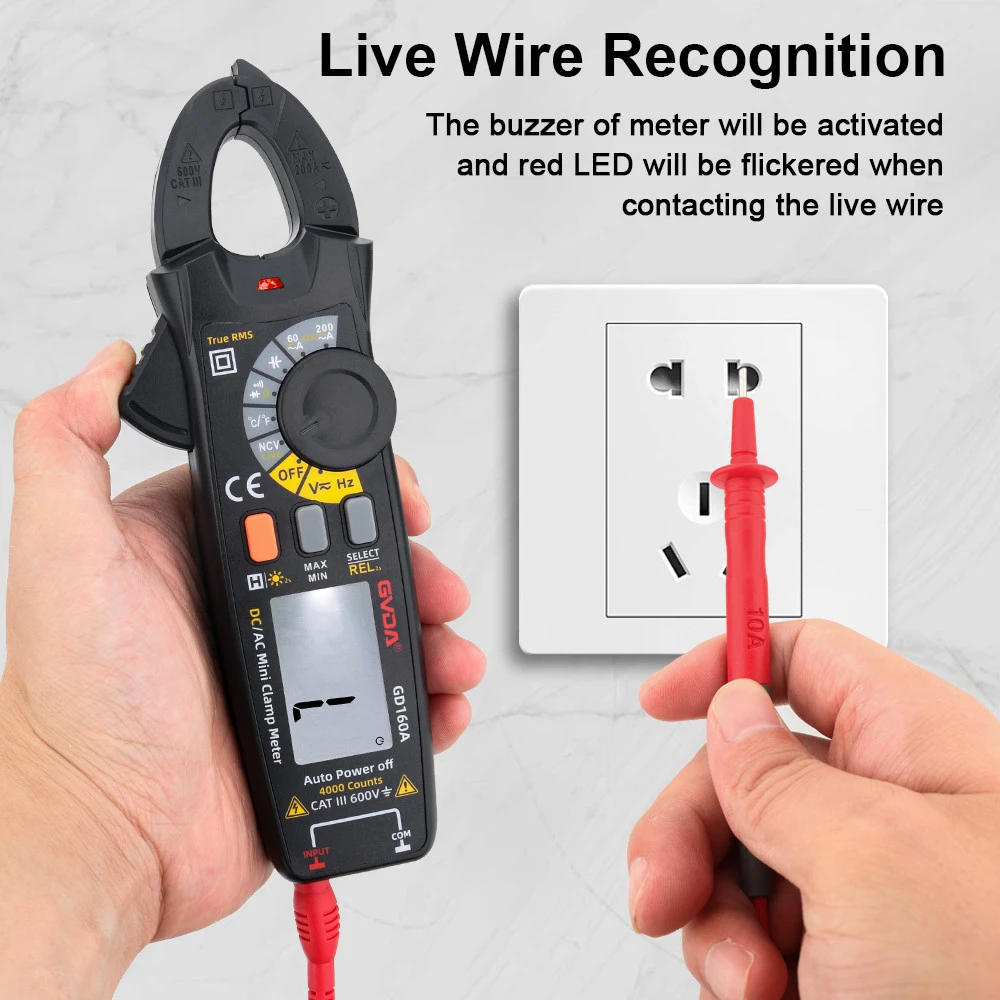

Métodos e soluções de uso comuns para relógios com pinça digital
Medição de corrente CA
① Gire a chave para a posição ACA1000A.
② Mantenha o interruptor relaxado.
③ Pressione o gatilho para abrir as mandíbulas e prender um fio. Se mais de dois fios estiverem presos, a medição será inválida.
④ Leia o valor numérico. Se a leitura for inferior a 200A, gire a chave para a posição ACA200A para melhorar a precisão. Caso não seja possível ler diretamente no escuro devido às condições ambientais, pressione o botão hold e leve-o até o ponto claro para ler.
Medição de tensão CA e CC
① Ao medir a tensão CC, coloque a chave na posição ACA200A. Ao medir a tensão CA, coloque a chave na posição ACV750V.
② Mantenha o interruptor relaxado.
③ Conecte a ponta de prova vermelha na extremidade "V/Ω" e a ponta de prova preta na extremidade "COM".
④ As pontas de prova vermelha e preta são conectadas em paralelo ao circuito testado.
Medição de resistência
① Gire a chave para a faixa apropriada de resistência.
② Mantenha o interruptor relaxado.
③ Conecte a caneta medidora vermelha ao terminal V/Ω e a haste preta do medidor ao terminal COM.
④ As pontas de prova vermelha e preta são conectadas às duas extremidades da resistência medida Qiu. Ao medir a resistência online, o circuito deve ser desconectado da fonte e a conexão com a resistência deve ser descarregada.
Teste liga/desliga
① Gire a chave para a marcha 200n.
② As canetas vermelha e preta são conectadas aos terminais "V/Ω" e "COM", respectivamente.
③ Se a resistência entre as pontas de prova vermelha e preta for menor que (50 ± 25) Ω, a campainha embutida soará.
1. Cabeça de fixação 2. Gatilho de cabeça de fixação 3. Interruptor de retenção 4. Interruptor rotativo 5. Visor 6. Interface de acessório de teste de isolamento 7. Terminal de aterramento comum 8. Terminal de entrada de resistência de tensão 9. Alça portátil.
Medição de alta resistência
① Gire a chave para a posição "EXCERNALUNLT" 20M Ω ou 2000M Ω.
② O valor exibido está instável e em estado livre.
③ Teste o acessório inserindo três plugues nos três soquetes de entrada do alicate amperímetro.
④ A chave do alicate amperímetro e a chave da faixa do acessório de teste estão ambas colocadas na posição 2000M Ω.
⑤ Teste o terminal de entrada do acessório e conecte-o à resistência medida;
⑥ Coloque o acessório de teste na posição "ON", pressione o botão "PUSH" e a luz indicadora acenderá. Neste momento, o display mostrará o valor medido. Se a leitura for inferior a 19M Ω, selecione a faixa de 20M Ω para o acessório de teste do alicate amperímetro para melhorar a exatidão, estabilidade e precisão, suportando faixas ôhmicas e de corrente mais baixas do que um típico dígito digital de 6-e meio dígito multímetro. Além disso, isso também nos dá uma vantagem competitiva em medição sobre nosso principal concorrente, o Agilent 34980A. Consulte a Tabela 1 para conhecer os principais recursos e vantagens de um multímetro digital.
Uma aplicação importante do host 3706 é usá-lo em conjunto com os medidores de fonte digital da série 2600 (em muitos casos, são usados vários medidores de fonte digital), o que requer um padrão de referência simples e de baixo custo para verificar e verificar cada medição de fonte. unidade. O multímetro digital no host 3706 pode fornecer esse recurso.
As vantagens do sistema de ter um multímetro de nível de referência de 7-e meio dígito incluem:
Alta estabilidade e precisão, usadas para calibrar e monitorar outros equipamentos e instrumentos do sistema de suporte,
Teste Ohm de alta sensibilidade para monitoramento preventivo de relés e dispositivos de interconexão,
Tudo isso tem um preço inferior ao de um multímetro típico de 6-dígitos e meio!
