Existem dois tipos de corrente de fuga: fuga de linha e fuga de equipamento elétrico;
①O vazamento de linha refere-se à corrente de fuga que reduz o desempenho do isolamento da própria linha e forma um loop com o terra quando a carga na linha não está conectada à fonte de alimentação.
②O vazamento do equipamento elétrico refere-se à corrente de fuga formada pelo valor da resistência de isolamento da bobina dentro do equipamento e o aterramento após o equipamento ser ligado.
Não importa qual seja o multímetro, o valor da resistência de isolamento da linha medida não é padrão (o valor da resistência de isolamento da linha de medição deve ser um megaohmímetro dedicado), mesmo se você usar um multímetro para medir o valor da resistência de isolamento da linha, ele é apenas um valor de referência e é muito diferente do valor real da resistência de isolamento; como o próprio multímetro é uma bateria empilhada de 9V, apenas uma tensão de 9V CC é aplicada à medição de linha, enquanto a tensão da linha de alimentação CA é de 220V e 380V.
Se você estiver usando um multímetro digital, poderá discar o multímetro para a engrenagem de corrente CA.
(1) A corrente de fuga da linha é relativamente simples de medir. A corrente medida pelo multímetro é conectada em série com a linha ou equipamento. Quando a linha não está conectada à fonte de alimentação na carga, a extremidade inferior da saída do disjuntor da fonte de alimentação (o conector da linha precisa ser desconectado) é conectada diretamente em série. Na saída do disjuntor e no conector de linha, observe que o multímetro digital comum acabou de definir a faixa de corrente para um valor maior. A imagem acima mostra que o multímetro que uso muda automaticamente a faixa. O valor atual medido neste momento é a corrente de fuga na linha.
É muito problemático medir o vazamento de equipamentos elétricos, porque a instalação de invólucros de equipamentos elétricos é basicamente aterrada por dispositivos mecânicos. Se você usar um multímetro para medir o vazamento, precisará desocupar o equipamento elétrico. Quando o equipamento estiver ligado, use o multímetro para conectar uma extremidade ao terra e a outra ao terra. Uma extremidade está em contato com o equipamento elétrico e a corrente medida pelo multímetro é a corrente de fuga.

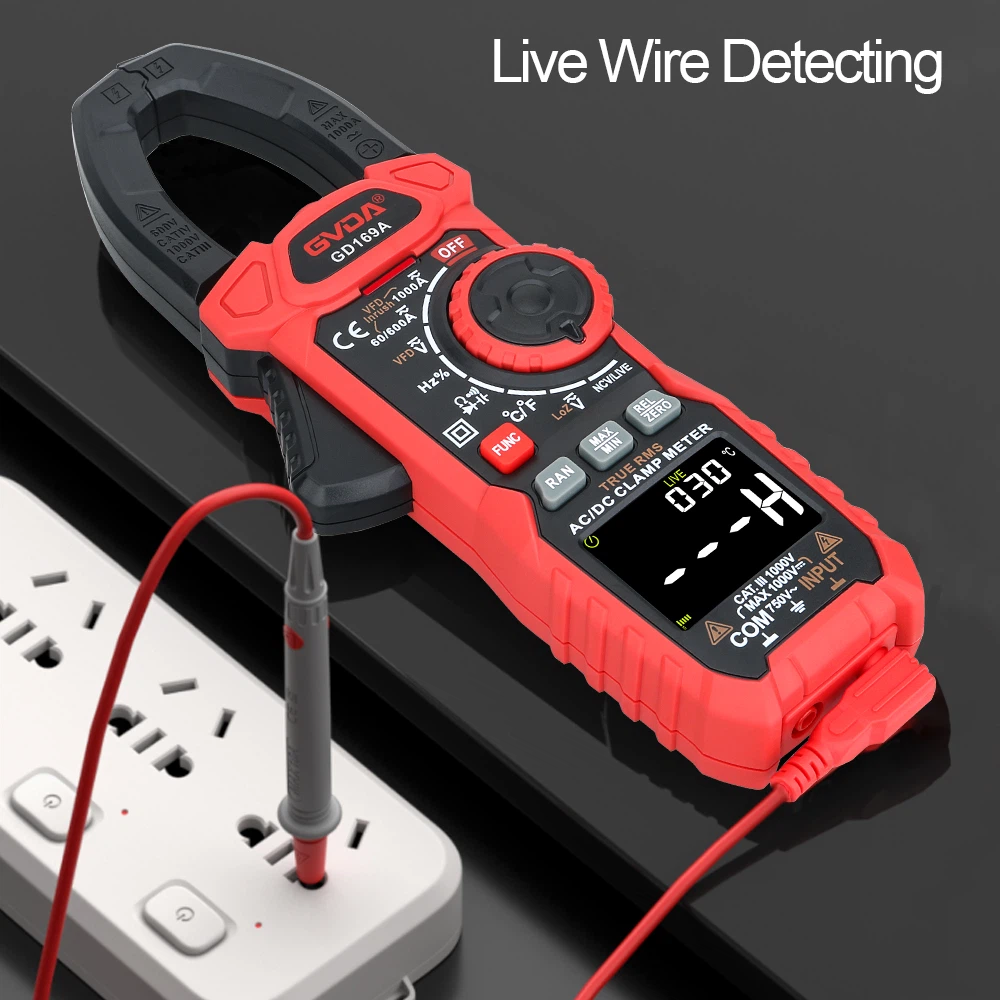

(2) Como medir o fio energizado na linha com um multímetro digital? Primeiro, mude o multímetro digital para a faixa AC ~ 750V, use o fio de teste vermelho ou o fio de teste preto do multímetro e enrole-o em torno de 3 ~ 5 voltas em sua mão e insira o outro cabo de teste ou entre em contato a cabeça da estaca metálica do condutor. ou na tomada.
Este é o princípio de que a capacitância distribuída é formada pelo contato do fio com o corpo humano (quanto mais voltas do condutor, maior a capacitância formada com o corpo humano), e a sensibilidade do próprio multímetro digital é maior que a do o multímetro de ponteiro. Portanto, quanto maior for o valor exibido da resposta para o multímetro digital.
O 1 acima é um método de medição que eu uso frequentemente. Geralmente, eu enrolo na minha mão 4 vezes. Neste momento, o resultado da medição é ~57V. Não há dúvida de que é o fio energizado. O fio da ponta de prova enrolado na mão não se move e, em seguida, use a ponta de prova preta para entrar em contato com os outros fios de aterramento N e PE, respectivamente, para proteger o aterramento.
Portanto, este é o princípio de que a capacitância distribuída será formada pelo contato do fio com o corpo humano (quanto mais voltas do condutor, maior a capacitância formada com o corpo humano), e a sensibilidade do próprio multímetro digital é maior do que a do multímetro de ponteiro. Portanto, quanto maior for o valor exibido da resposta para o multímetro digital.
