Um alicate amperímetro pode ser usado para medir a corrente de fuga do ar condicionado?
O vazamento de ar condicionado pode ser medido com uma pinça amperimétrica?
1. Fundo

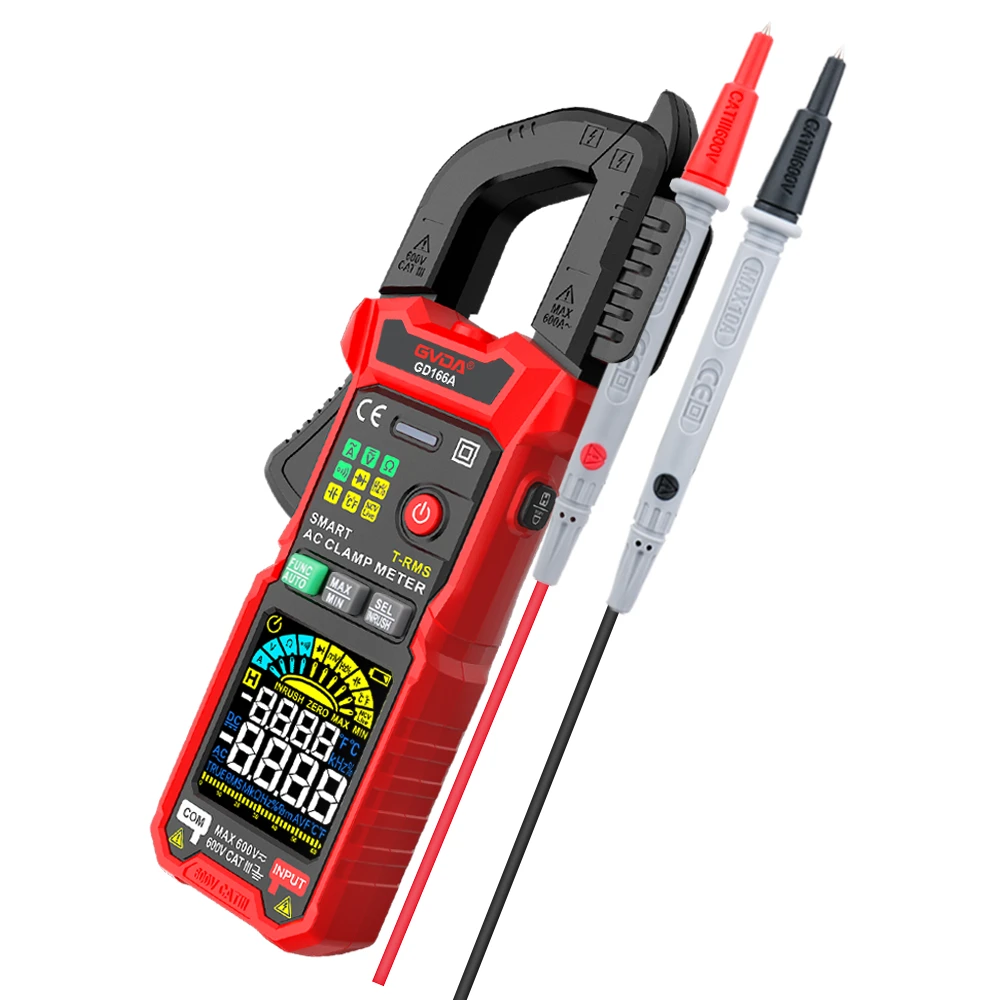

Durante a instalação e manutenção de ar condicionado, um alicate amperímetro é frequentemente usado para medir a corrente, o que é conveniente e rápido de usar. Ao usar um alicate amperímetro para medir a corrente, basta definir a engrenagem na faixa apropriada e fixar o circuito da corrente medida. A figura a seguir é um exemplo de medição da corrente do fio energizado. Então, podemos usar um alicate amperímetro para medir a corrente de fuga?
2, Como usar um alicate amperímetro para medir a corrente de fuga?
Ao medir, prenda diretamente a linha zero de incêndio com uma pinça amperimétrica. Se a leitura for zero, significa que a linha não apresenta vazamento. Se a leitura não for zero, significa que há vazamento no circuito.
3, Qual princípio é usado?
A base para medir a corrente com um alicate amperímetro é o princípio de um transformador. Quando não há vazamento, o alicate amperímetro fixa simultaneamente o fio zero e as duas correntes são de igual magnitude e direção oposta. Portanto, o campo magnético gerado por eles também é de igual magnitude e direção oposta, e os dois campos magnéticos se cancelam completamente. Portanto, não há campo magnético no núcleo de ferro do alicate amperímetro e nenhum sinal de indução será gerado. Quando há vazamento no circuito, o alicate amperímetro ainda fixa a linha zero, mas neste momento, a corrente da linha viva não é igual à corrente da linha zero, mas maior que a corrente da linha zero. Portanto, o campo magnético gerado pela corrente da linha ativa é mais forte do que aquele gerado pela corrente da linha zero e os dois campos magnéticos não podem ser completamente compensados. Quando houver vazamento, haverá um campo magnético no núcleo de ferro, que pode gerar um sinal de indução, que é então convertido em leitura.
3, é adequado para vazamento de ar condicionado?
1. Quando os aparelhos de ar condicionado são utilizados nas residências dos usuários, eles são basicamente equipados com dispositivos de corrente residual. A corrente de fuga de ação do dispositivo de corrente residual é de 30 mA. Quando ocorre um vazamento, eles basicamente desarmam primeiro.
2. Em um ambiente de fonte de alimentação sem proteção contra vazamento, se o vazamento for relativamente pequeno, estima-se que seja difícil de medir. A precisão da medição do amperímetro de pinça está entre 1-2 por cento. Tomando como exemplo a corrente de funcionamento de 10 A, o erro é de 200 mA.
