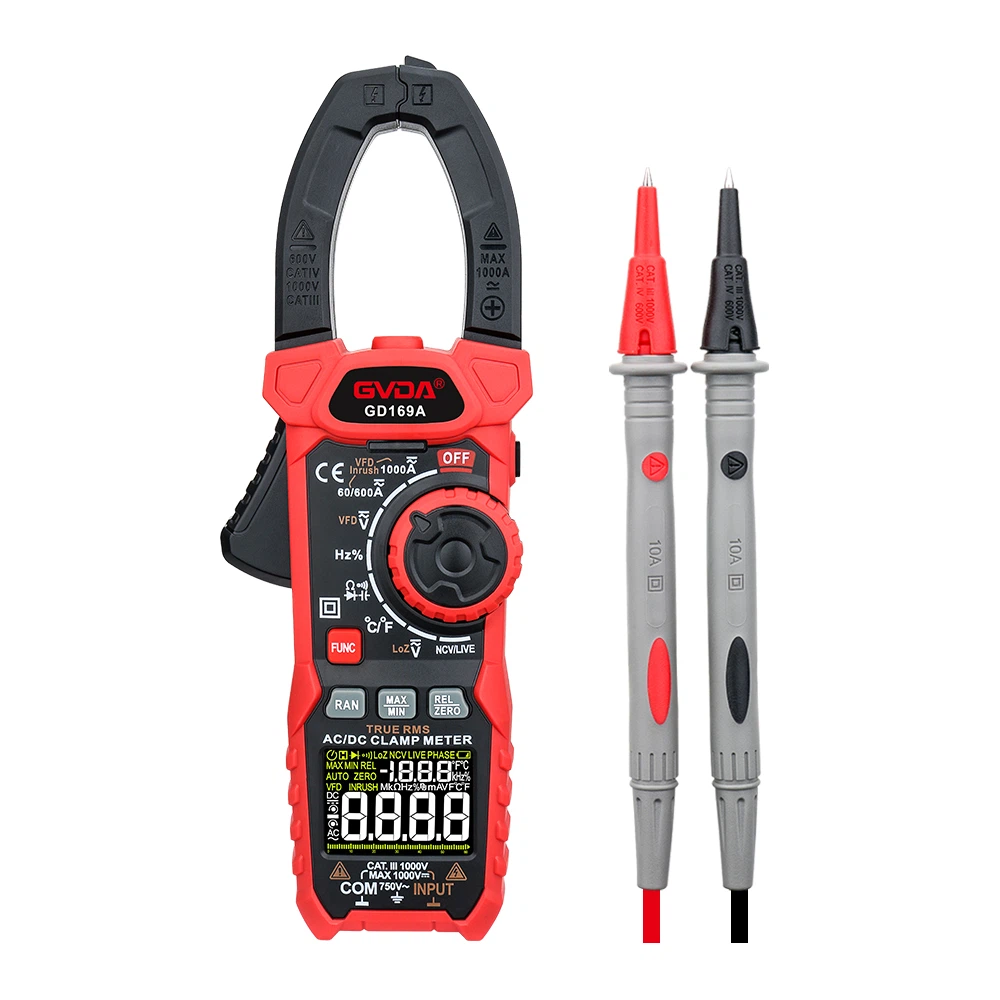

A pinça amperímetro é composta essencialmente por um transformador de corrente, uma chave de pinça e um sistema magnetoelétrico retificador com medidor de força de reação.
O princípio de funcionamento de um alicate amperímetro é o mesmo de um transformador. A bobina primária é o fio que passa pelo núcleo da braçadeira, que é equivalente à bobina primária de um 1-transformador de volta, que é um transformador elevador. A bobina secundária e o amperímetro para medição constituem o circuito secundário. Quando uma corrente alternada passa pelo fio, é essa volta da bobina que gera um campo magnético alternado e induz uma corrente induzida no loop secundário. A razão da corrente para a corrente primária é equivalente à razão inversa das voltas das bobinas primária e secundária. . O amperímetro tipo alicate é usado para medir grandes correntes. Se a corrente não for grande o suficiente, o fio primário pode ser passado pelo medidor tipo alicate para aumentar o número de voltas e, ao mesmo tempo, dividir a corrente medida pelo número de voltas.
O enrolamento secundário do transformador de corrente de passagem do amperímetro de pinça é enrolado no núcleo de ferro e conectado ao amperímetro CA, e seu enrolamento primário é o fio medido que passa pelo centro do transformador. O botão é, na verdade, uma chave seletora de faixa, e a função da chave é abrir e fechar a parte móvel do núcleo de ferro do transformador passante para que ele possa ser fixado no condutor sob teste.
Ao medir a corrente, pressione a chave, abra as garras e coloque o fio de transporte de corrente medido no meio do transformador de corrente de núcleo. Uma corrente é induzida no enrolamento lateral e a corrente passa pela bobina do amperímetro eletromagnético para desviar o ponteiro e indicar o valor da corrente medida na escala do mostrador.
Depois de colocar o fio testado na janela através do botão do núcleo de ferro, preste atenção à boa correspondência entre os dois lados das mandíbulas e não deixe outros objetos no meio; a faixa mínima do alicate amperímetro é de 5A, e o erro é exibido quando a medição de pequenas correntes for maior. Isso pode ser medido depois de enrolar o fio energizado no alicate amperímetro por algumas semanas, e a leitura obtida é dividida pelo número de voltas para obter o resultado desejado.
