Padrão de corrente de medição de amperímetro de pinça CA
Em circuitos com alta corrente, geralmente são usados amperímetros do tipo alicate para medição, o que é relativamente seguro;
Primeiramente ajuste o multímetro para a faixa de corrente e depois conecte-o em série no circuito da corrente a ser medida. Deve-se observar que se for um circuito DC, deve-se prestar atenção à polaridade. Seja medindo corrente ou tensão, o medidor deve ser ajustado para a engrenagem correspondente, ou seja, a engrenagem do medidor deve ser superior ao valor da tensão ou corrente do objeto medido. Ajuste para o valor máximo quando desconhecido.
Ao medir corrente, é necessário conectar o amperímetro em série com a carga, pois a corrente no circuito em série é igual em todos os lugares, portanto a corrente que passa pelo amperímetro é a corrente de carga a ser medida. Se conectado incorretamente, ele é conectado em paralelo com a carga, pois a resistência interna do amperímetro é muito pequena. Sob a tensão da carga, uma corrente maior fluirá, causando danos ao amperímetro.
Ao medir tensão, é necessário conectar o voltímetro em paralelo com a carga, pois no circuito paralelo a tensão em qualquer ramo é igual, o que significa que a tensão nas duas extremidades do voltímetro é a tensão real da carga. Se o voltímetro for inserido no circuito de carga, a tensão real não poderá ser medida.

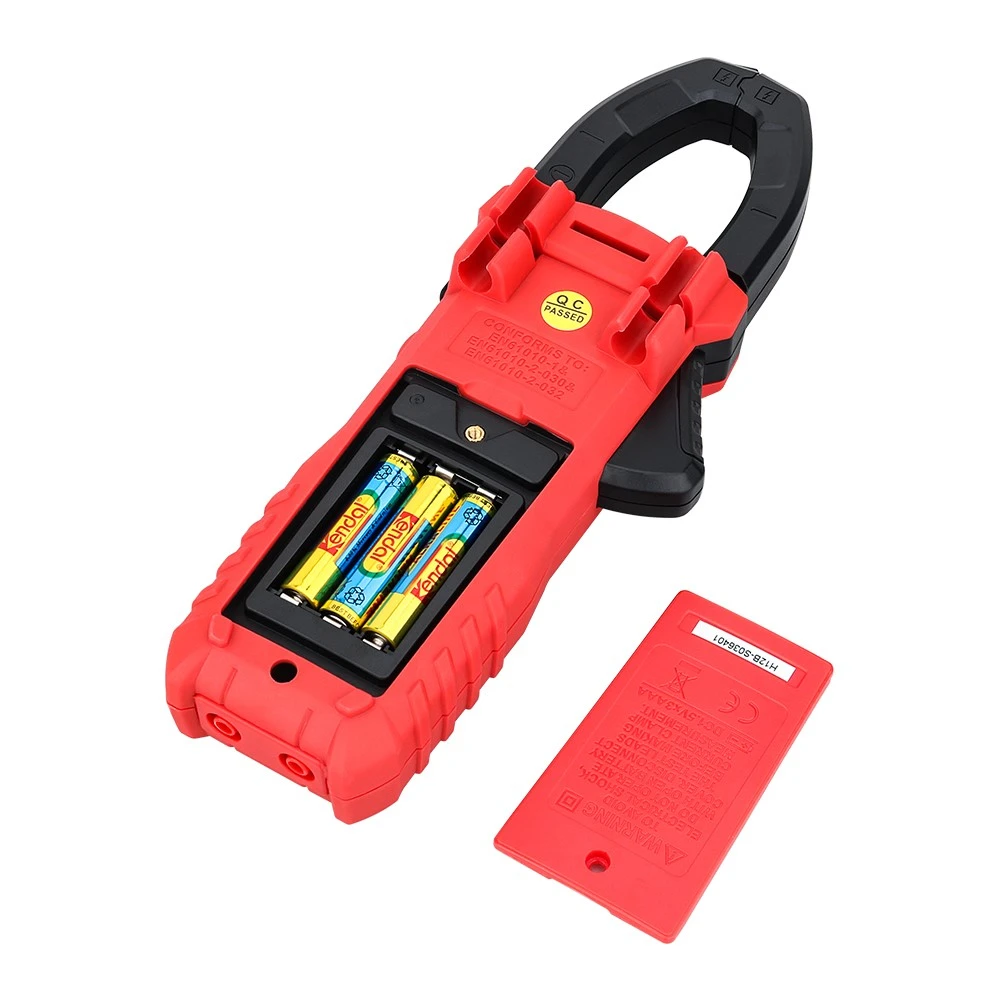

A estrutura de um amperímetro tipo pinça é na verdade um transformador de corrente CA. Equivale a um transformador com apenas uma volta no primário e muitas voltas no secundário, sendo a carga secundária o amperímetro CA anterior.
Quando um amperímetro tipo pinça é fixado em uma linha de fase, é equivalente a ter um enrolamento. Neste ponto, a corrente de trabalho induz um fluxo magnético no circuito do núcleo de ferro do alicate amperímetro, que passa pelo enrolamento secundário para induzir uma tensão secundária e formar uma corrente na carga secundária. A magnitude desta corrente secundária é diretamente proporcional à corrente primária, de modo que o valor indicado pelo medidor pode refletir indiretamente a magnitude da corrente primária do circuito de trabalho. Portanto, não é necessário desconectar o circuito para medir a corrente.
